參數名稱 |
BIT-Ex-GS-4k60/4k30 |
詳細說明 |
|
視頻 |
支持協議 |
HDMI1.4,2.0/HDCP1.4,2.2 |
|
接口帶寬 |
支持6GB/s |
|
|
最大支持分辨率 |
4k*2k@60Hz |
|
|
接口 |
HDMI接口，TX 支持HDMI環出 |
|
|
建議HDMI最大輸入/輸出距離 |
小于5米 |
|
|
RS232 |
接口 |
工業端子 |
|
信號方向 |
雙向透傳 |
|
|
波特率 |
自適應，最高115200bps |
|
|
數據位 |
8位 |
|
|
網口 |
接口 |
標準RJ45接口 |
|
建議最大傳輸距離 |
4k60Hz:Cat6網線70米/4K30 Cat6網線100米 |
|
|
其他 |
電源 |
DC 12V/1A |
|
最大功耗 |
6W |
|
|
溫度 |
工作溫度：-5℃~+70℃ |
|
|
濕度 |
工作濕度：5%~90% |
|
|
外形尺寸 |
|
|
|
保修 |
一年 |
一.1、 產品特點
1. BIT-Ex-GS 有兩種工作模式，支持CAT5E/6擴展器和HDMI環出。
2. BIT-Ex-GS-4k60在擴展器模式下，內部視頻壓縮編解碼器可以支持通過CAT6電纜傳輸?shù)?K60HZ 444格式，傳輸距離可達70米, BIT-Ex-GS-4k30使用 CAT6電纜傳輸?shù)?K30HZ 444格式，傳輸距離可達100米。
3. 視頻和音頻可以通過CAT電纜傳輸。支持幾乎所有的4K格式和顏色空間，
4. 可以獨立工作以支持CAT擴展器，使4K長途傳輸在HDMI工作模式下實現。是HDMI1.4/2.0兼容，每個端口支持HDCP 1.4,2.2。
5. BIT-Ex-GS可以使用HDMI與至少5級級聯
6. 支持IR 信號延長控制
7. 有HDCP 1.4/2.2分別用于HDM傳輸和接收器的加密和解密
8. 支持YCbCr444, YCbCr420, RGB
9. 基石網傳支持網線供電POE，只需給單臺（TX/RX）設備供12V電源。
10. 采用純硬件設計架構，即插即用，無需任何軟件驅動。
一.2、 應用場景
多屏顯示工程、多通道投影融合工程、液晶拼接墻、展覽展示工程等。
三、 操作說明
三.1、 設備連接
1) 信號源（電腦，攝像機，DVD/DVE，硬盤播放器等）HDMI輸出連接延長器發送端（TX）的HDMI輸入接口。
2) TX(Transmit)為傳輸端。
3) 網線連接發送端（TX）與接收端（RX）。
4) RX（Receive）為接收端。
5) 接收端（RX）連接到顯示設備（液晶電視，投影儀，數字標牌，廣告機等）。
6) 延長器設備接12V電源供電。
7) 顯示設備有圖像輸出，則連接成功。

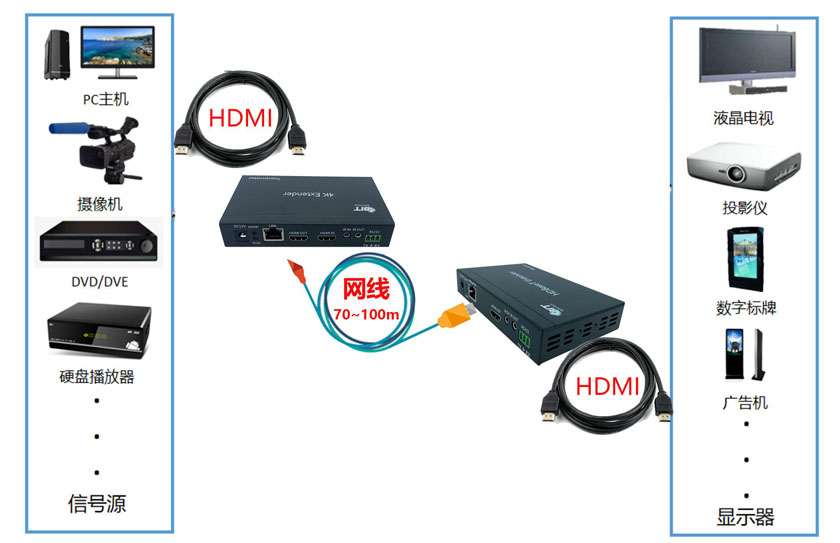

設備連接示意圖
四、 常見問題
四.1、 電源及連接線問題
(1) 檢查電源是否正常供電，建議使用本產品配的12V電源線。
(2) 檢查網線是否插穩（網線要夾好）。
四.2、 信號源問題
1) 檢查信號源是否輸出正常，將信號源直接接到能正常使用的顯示設備。
2) 如果電腦顯卡輸出直接連接了延長器設備，檢查電腦是否識別該設備，使用電腦主機鼠標右擊桌面選擇“屏幕分辨率”檢測。
四.3、 顯示設備問題
1) 檢測顯示器是否能正常顯示圖像，將能正常輸出的電腦顯卡直接接到顯示設備。
