在LED顯示屏行業，P1.0以下的顯示屏存在高技術門坎，當顯示屏與用戶之間的“使用距離”拉近，對畫質和功耗管理提出了高要求。

　　itc突破了P1的間距瓶頸，最新研發A0.93系列顯示屏，搭載業內最高端80nm制程的新型行列合一驅動IC和四合一型的miniLED。

　　采用新型架構設計，顯示效果可達卓越級HDR，22bit 灰階和 3840Hz 刷新率，完美解決了小間距顯示重影、低灰第一行掃偏暗、漸變暗線、IC 區塊不均、LED 開路十字架、短路毛毛蟲、低灰白平衡色偏、高對比度干擾、耗電發熱等九大問題。

　　下面將從IC驅動架構、節能模式、顯示效果等三個層面，解鎖A0.93顯示屏的全新視界。

　　01.新型架構

　　傳統串接驅動IC的掃描屏驅動架構是行列分開的。

掃描屏使用傳統串接驅動 IC VS行列掃串接驅動 IC 之架構與帶載比較

　　驅動IC控制列通道，MOS管控制行通道，控制器分別控制行信號與列信號，此時驅動 IC 與 MOS 管要達到完美的配合存在一定的技術難度。

　　又因傳統串接 IC 由于行管帯載較多，易出現因邊沿壓降較大而產生偏色等問題。

　　以使用傳統串接驅動 IC 為例，其需要大約 11 組數據進行控制，如此多的信號大大提高了顯示屏的故障率。

　　itc的A0.93采用新型高集成IC，將行掃列掃集成在單顆IC里，省去外部MOS管與譯碼器。

　　每顆IC只負責控制一小塊區域，可以精確控制到每一顆LED燈珠，行線采用無串接分段控制，解決了因行管帶載較多沿壓降較大而產生的兩側偏色問題。

　　并且將原本 11 組控制信號縮小為2組，極大的提高了產品的穩定性。

　　02.解決耗電發熱問題

　　傳統的顯示屏采用的是共陽設計，隨著低碳環保的概念深入人心，共陽屏的耗電大，溫度高的弊端就暴露了出來。

　　為了解決以上問題，我們采用了以下方案進行設計：

　　1.共陰雙電壓精確供電

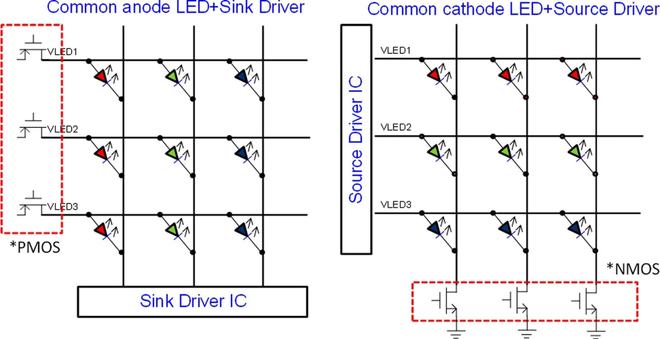

共陽極 ( 左 ) 與共陰極 vs( 右 )LED 架構在掃描電路上的比較

　　共陰極 LED 架構具有明顯優勢，可以給LED內部的RGB芯片不同的電壓，以實現精確供電。

　　A0.93系列采用2.8V/3.8V的精確電壓，相比傳統的5V供電，節能效果最高可以達到40%，具有極佳的節能效果。

　　2.動態灰階節能

（圖1）

（圖2）

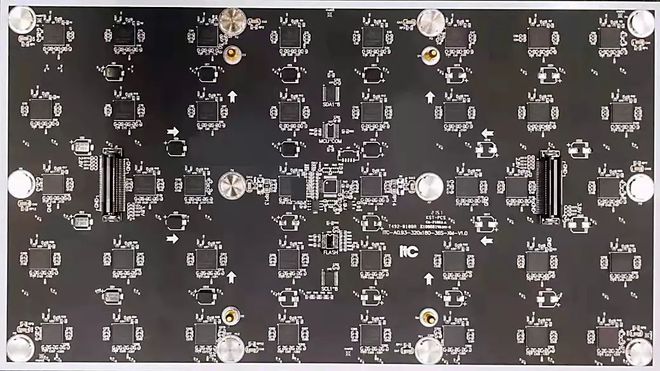

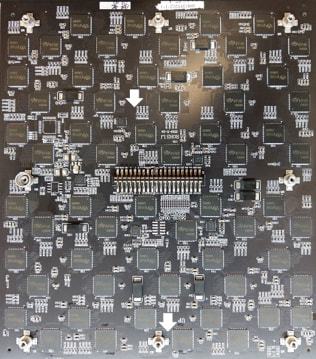

itc0.93產品（圖1）vs友商0.93產品（圖2）

　　芯片功能上具備智能節電功能( 動態灰階節能 )，依據輸出通道導通時的灰階值，決定可關閉電路達到動態節能，進而降低芯片的 IDD (IDD 約為正常工作的 85%~90%)，亦有助降低整體功耗。

　　與前一代的動態節能模式相較 ( 黑屏節能 )，新一代智能節電功能不需要在芯片區域完全黑屏的情況下便可開啟功能，較符合目前應用的需求。

　　3.極少的芯片使用數量

　　同樣尺寸的模組，itc設計的0.93產品要遠遠優于友商的產品。芯片使用的越多，設計的越密集，則發熱量會越大，散熱性能也就越差。同樣的面積下，我司設計的0.93產品，使用的芯片數量僅為友商的1/3，散熱性能大大加強。

　　03.卓越的顯示效果

　　1.小掃描顯示大畫面

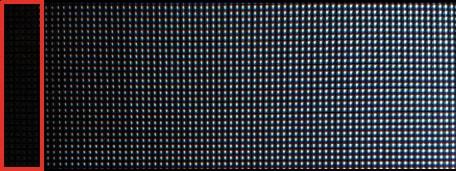

上圖：傳輸速度過慢，容易造成低灰區域的掉灰現象

　　LED顯示屏是以逐行刷新的方式顯示，對比市場上主流的的64掃來說，隨著掃描數提升，芯片所需要的數據量也相應增加，傳輸速度慢就容易造成低灰區域的掉灰現象和亮度不足的情況，不穩定性也會提高；顯示效果進而打折。

　　A0.93產品設計前通過大量實驗和驗證，采用性能與顯示效果皆穩定的小掃36掃進行設計，輕松達到3840Hz的刷新，擁有更出色的顯示效果，最高可達到22bit+的極致顯示效果。

　　2.超高對比度

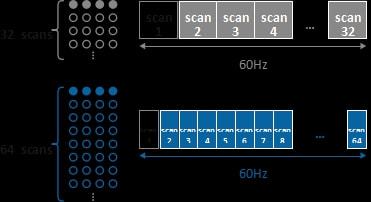

圖 1掃描數對應導通時間

　　A0.93產品實測亮度可以達到800mcd，最低亮度可低至0.06mcd，對比度達到10000：1以上，高度還原每一顆精彩像素。

　　3.超低的拐點電壓和精確的電流

　　我司選用的行列合一高集成驅動芯片，有超低的IDD，電流輸出通道間的最大誤差僅僅±2 %，芯片間最大誤差±2 %，點間距越小，越可以看到整體節能的效果，并避免前文提到功耗太高使模塊表面 LED 燈珠受溫升影響，降低產生因色溫變化所造成的色偏問題。

　　4.精細低灰校正和雙緣觸發機制

　　首次在A0.93產品上面使用了3ns脈寬精細低灰校正的驅動補償與算法，在解決高對比度干擾，低輝一致性，高對比度等方面達到最大效益化。

　　A0.93產品將傳統的DCLK 單緣觸發功能升級成雙緣觸發功能，突破數據判斷只能在 DCLK 正緣觸發的限制，進化到可在 DCLK 的正負緣同時判斷，故當擁有雙緣觸發技術。

　　例如之前一幀數據需要12MHz頻率傳輸，現在可降低至6MHz，可同時確保數據的傳輸完整性，大大延長產品的壽命。

　　5.內建 SRAM

　　可以將整個畫面的數據次寫入，用戶只需發送整個幀數據一次，并將其存儲在的 LED 驅動的 SRAM 中，而不是每次掃描行改變時發送，能夠使用更低的 PWM 頻率做到極致的低灰高刷。

　　A0.93產品攻克IC架構、能耗、顯示等技術難點，創新融合多維高新技術突破了LED顯示屏在間距微縮的高技術瓶頸，像素間距越小、分辨率越高。

　　在不斷拉進與用戶的使用距離過程中，做到更低能耗、更高穩定性與極致清晰度，淋漓盡致演繹精彩畫面，讓受眾享受非凡畫質，重塑新視界。
