G20杭州峰會，世界聚焦中國。創新、發展與未來，是一個永恒的話題，中國全球治理理念，舉世矚目。

Extron曾多次為G8/G20 等眾多國際性會議的視音頻系統保駕護航。這次也毫不例外，在杭州國際博覽中心的主會場和午宴廳，采用了 Extron 久經考驗的光纖解決方案。Extron 光纖解決方案作為當前行業內最可靠的視音頻系統，已成功服務于國防、公安、政府、電力、銀行、醫療、大學等眾多領域。

　　Extron 作為專業視音頻行業的領導廠商，我們一直致力于引領行業的尖端科技開發，我們的技術創新也已獲得 100 多項專利。優秀的工程技術團隊是我們成為視音頻技術領導者的關鍵所在。

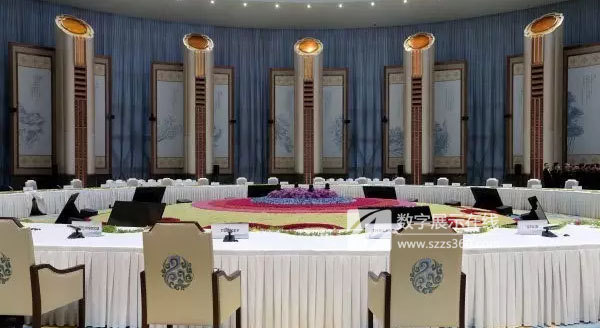

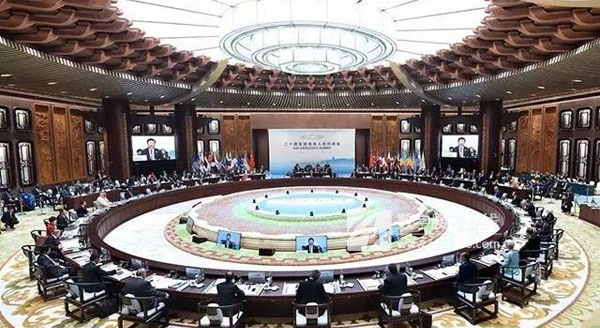

　　本次 G20 峰會主會場和午宴廳的設計可謂充滿創新活力又不失江南韻味，一經亮相便立刻吸引了全世界的目光，相關報道在隨后的幾天里迅速占領世界各個主要媒體的重要位置，成為此次峰會的一大亮點。其巧妙的創新設計將視音頻系統完美融入“水墨中國”理念，實現了功能與視覺藝術的完美統一。
　　圍繞著會場中心花卉的多塊顯示屏及會場周邊的顯示系統看似簡單，實則蘊含了設計師們的慎密思考和智慧設計。Extron 5000余款產品系列，為設計師多元化的設計提供了豐富的可行性。

　　設計的挑戰
　　視音頻信號傳輸與分配系統在整體系統中，貌似簡單，實則玄妙。在普通的應用中，用戶對系統安全、穩定、可靠性及冗余應急預案的考慮可能不是特別注重，但是在這種國際大型會議場合，確保視音頻系統傳輸和分配的萬無一失，的確是對系統設計的一種重要考驗。如何選擇合適的產品、優化的系統設計、最佳的信號路由、冗余的備份系統以及最佳的性價比都彰顯著設計師的智慧。

　　30 多年來，Extron 一直是高科技電子制造業的公認領導者。我們致力于提供卓越的產品和支持服務，并斥巨資建造世界一流的工程和生產設施，力求超越客戶的期望。Extron 的內部認證實驗室在業界久負盛名，我們的要求符合甚至超出了世界各地的全球公認標準。這些足以確保我們的每一款產品都具有一流的性能、高效節能和出色的可靠性。同時，Extron 在全球遍布各地的辦事機構，無論置身何處，都能竭誠為用戶提供一流的服務。很榮幸，Extron 解決方案又為此次 G20 杭州峰會保駕護航。讓我們一起揭秘G20 杭州峰會穩定可靠的視音頻信號傳輸和分配系統，一睹其真正的風采！

　　設計的亮點
　　以本項目中的最簡單的信號源到矩陣的信號傳輸鏈路設計為例；信號源端，帶HD-SDI 環出的 Extron FOX 3G HD-SDI 將攝像機信號通過光纖無壓縮的實時傳輸至機房的 Extron SMX 200 1616 3G HD-SDI 矩陣。環出的信號接入 HD-SDI 切換臺。HD-SDI 切換臺再輸出至 Extron SMX 200 1616 3G HD-SDI 矩陣。在滿足多功能應用的同時也滿足了信號的冗余備份需求。

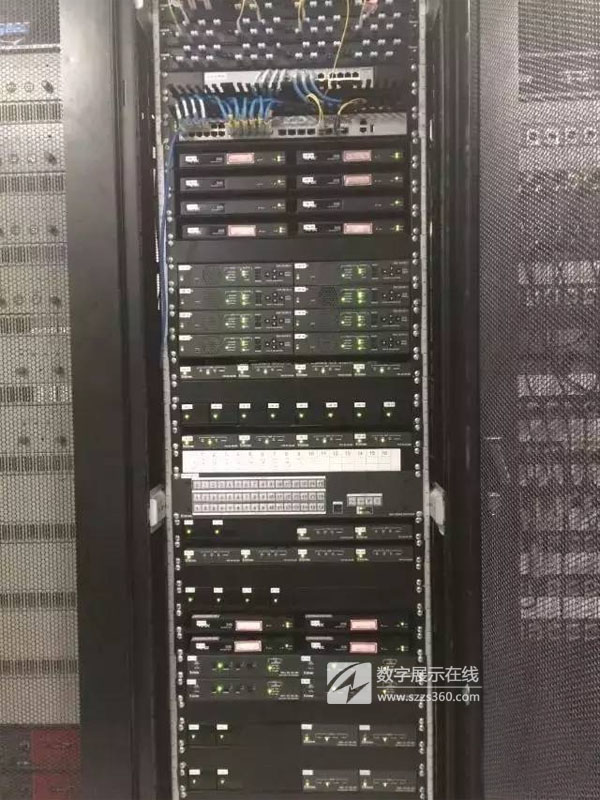

　　機房 3 重信號矩陣切換冗余系統，確保信號鏈路更加萬無一失：
　　*　主要信號鏈路為 Extron SMX 200 1616 3G HD-SDI 矩陣系統；
　　*　備份信號鏈路為 Extron FOX Matrix 14400 模塊化光纖矩陣系統；
　　*　冗余信號鏈路為基于網絡的某品牌編解碼系統。
　　在每一塊顯示屏背后，均由這3 重信號冗余系統提供穩定可靠的保證。

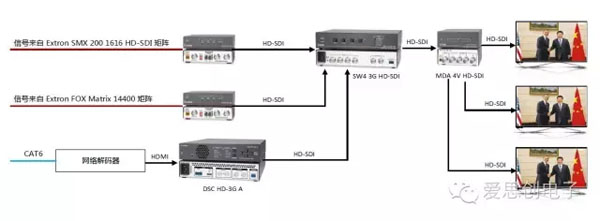

　　帶信號自動切換功能的 Extron SW4 3G HD-SDI 將對信號進行切換控制。綜合考慮信號傳輸的實時性、實際效果和可靠性，至顯示屏的現場的輸入信號依照優先級被分別定義和分類為：
　　*　主要輸入：來自Extron SMX 200 1616 3G HD-SDI 矩陣系統；
　　*　備份輸入：來自Extron FOX Matrix 14400 模塊化光纖矩陣系統；
　　*　冗余輸入：來自網絡編解碼器。

　　這就意味著當作為主用的Extron SMX 200 光纖矩陣系統發生故障時，信號鏈路將自動切換至作為備用的Extron FOX Matrix 光纖矩陣系統，當主、備 SMX 200 和FOX Matrix 系統同時出現故障時，最后才切換至作為冗余使用的網絡編解碼系統。
　　通過這一系列解讀，看似普通的設計，實則是設計師的良苦用心；
　　看似繁雜的系統設計，實則深蘊設計智慧，也體現了設計師對產品的深度掌握。正所謂揭開層層面紗，終見巍巍泰山。

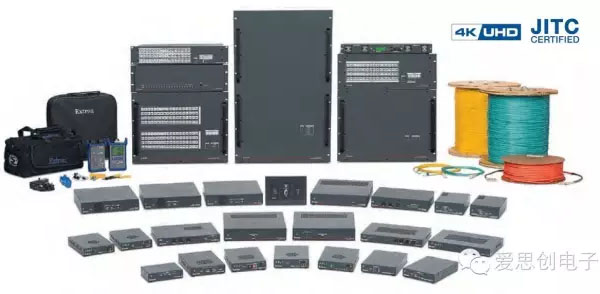

　　業界最完整的光纖視音頻解決方案
　　Extron 光纖矩陣切換器和其它發送器、接收器、切換器和分配放大器組成了業界最強大最完整的光纖視音頻解決方案，用于處理最具挑戰性的、帶有大量輸入和輸出的視音頻系統設計。Extron FOX系列產品為集成商和系統設計師提供了業界所能提供的最完備的光纖產品。

　　增強系統安全性的設計
　　Extron 光纖矩陣切換器采用兩種方式確保敏感數據受到隔離和保護 - 優先級切換和安全分區。優先級切換用于防止敏感數據未經授權的訪問。安全分區功能則將安全和非保密數據進行分離。
　　靈活的輸入/輸出配置
　　Extron 光纖矩陣采用多板卡插槽的熱插拔模塊化設計，可根據客戶的需求配置成8x8至320x320。其每一個小型可插拔光纖模塊均支持熱插拔，提供單模和多模兩種規格供選擇，且單模和多模型號可混合使用。

　　高效低功耗長壽命設計
　　Extron 光纖矩陣采用高效能設計，運行功率極低，可節省運營成本并延長使用壽命，并具有高可靠性。高效能設計以及對高品質、長壽命電子組件的仔細挑選，Extron 滿載的 FOX Matrix系列產品相比同類的光纖矩陣切換器所需的功率更少。低功耗意味著產生較少的熱量，這就降低了持有成本并增強了產品的穩定性和使用壽命。Extron 144x144滿載多模板卡光纖矩陣的功率僅為 250W。每一個收發器加外置電源的功率僅 7.2W。
　　“在眾多的可選產品解決方案上，Extron的光纖系統解決方案最讓我們放心。其國內的眾多成功案例以及100% 的可靠穩定性，是我們在這一重大活動上的首選。其 SDI 光纖收發器，同一個設備即可當發送器使用亦可作為接收器使用，方便靈活、通用的特性，加上其環出功能、雙路輸出功能為系統設計帶來無限想象空間。我們正是利用了這一特性，設計出具有多重信號保障的冗余信號路由系統。其切換器帶優先級的自動切換功能，為確保顯示終端信號顯示提供無人工干預的自動化操作。每一個收發器都那么精致小巧，大大節省了安裝空間” 此項目的項目設計師談到 “ 和 Extron 有多年的合作基礎，其信心保證的可靠性能和優異的圖像品質，無疑是大型重大項目的首選。”
