室內LED顯示屏安裝步驟及方法

發布時間：2022-12-9 11:18:41

安裝室內LED顯示屏，一般常用的方法都會選擇買邊框、模組、排線、電源、控制卡等材料來自己組裝成LED顯示屏，那么如何把一塊塊模組組裝成一整塊大的LED屏幕，并且正常使用呢？以下詳解安裝步驟。

我們以4800mm*1920mm的LED顯示屏為例

先算一下尺寸：

單元板用的是的全彩模組尺寸為320*160mm，長15塊，高12塊，這塊彩屏共用180塊模組。 320*15=4800mm，160*12=1920mm，
凈面積為 4800mm*1920mm各加10mm的余頭(除去包不銹鋼用去2mm，最后板與邊框的接縫為5-8mm。上下的余頭可以留到上面從正面看看不到)，邊框尺寸為 4810mm*1930mm。

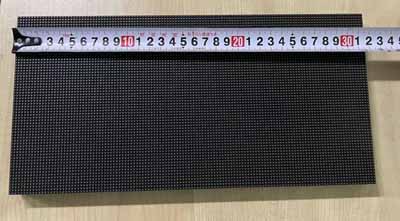

PH2.5室內模組長尺寸320mm

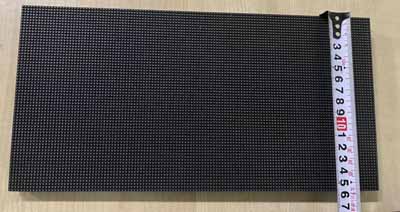

PH2.5室內模組寬尺寸160mm

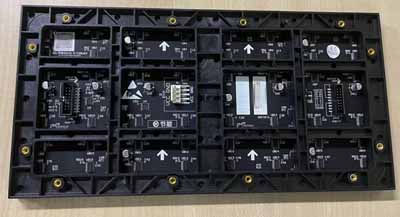

PH2.5室內模組背面

一、首先是做邊框
根據現有的一個正在制作的小屏舉例做一個結構。從市場上買4*4的方鋼4根2*2的4根(6米長)，先用4*4的方鋼做一個田字架(可根據自己情況定制)，大邊框的尺寸為4850mm*1970mm，因為小邊框內的尺寸才是裝屏的尺寸，方鋼為40mm，所以是這個尺寸。
焊的時候用鋼角尺盡可能的焊好 90度角。中間那個尺寸不重要。田字架做好后，開始在上面焊小方鋼，小方鋼的內部尺寸為 4810mm*1930mm四角及中部用剩下的4*4方鋼切成小段焊上去方便包不銹鋼。

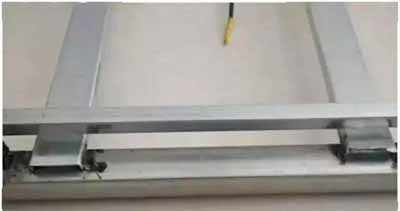

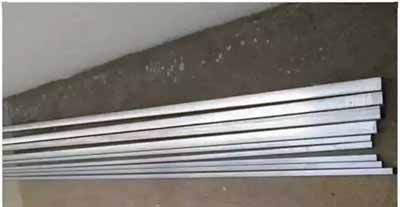

4*4和2*2方鋼

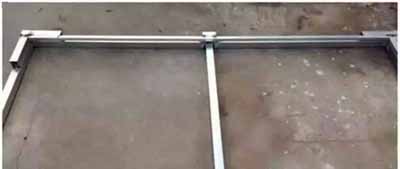

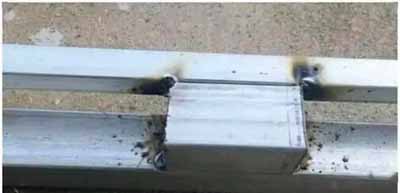

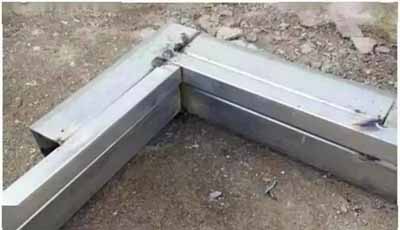

方通焊接

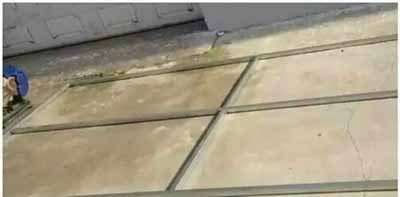

方通焊接1

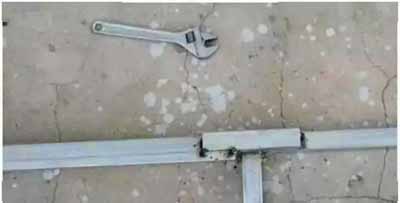

方通焊接2

方通焊接3

方通焊接4
小連框做好后開始焊背條，前兩塊用板量著焊，找到尺寸后一直往下焊就行了。背條是40mm寬的，長度為1980mm左右，兩頭焊好就行。焊好后的邊框(照的是背面)邊框就可以拿到大廳內安裝了。墻頂部做好兩個角鋼掛鉤。

焊接背條

方鋼背條

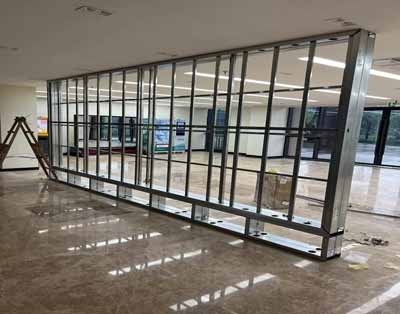

把焊接好的方鋼固定在裝屏位置
二、裝電源、控制卡、模組
架子掛好后，四周留約 10mm的空隙，因為室內屏不能做成加風扇的箱體框，只有靠這10mm的空隙簡單通風了。
裝電源的時候先接好兩條成品電源線，5V輸出一定要看好正負極，否則就燒電源線、模組以及控制卡。
每根成品電源線有兩個接頭，這樣每塊電源能帶四塊模組。然后電源之間是220V連接，用 2.5平方的軟銅線把每一排串在一起就行，最后各出一組220V電源線，接到配電柜的空開接線端上。

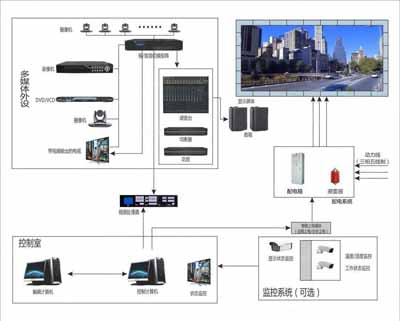

從配電室到 LED顯示屏配電柜的電纜在安裝屏幕之前就必須布置好，電源接好后裝控制卡，控制卡這里用的是同步接收卡。整個電源和控制卡的布置，LED顯示屏出廠都是有《電源及系統布線圖》的，只要嚴格參照圖紙走線就不會出錯。一般工程師自己根據電源和卡的數量也可以估算出走線方式。

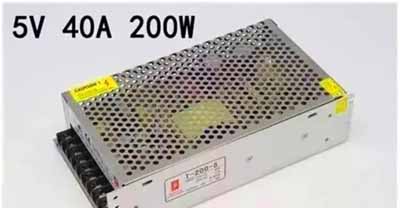

LED顯示屏電源5V 40A

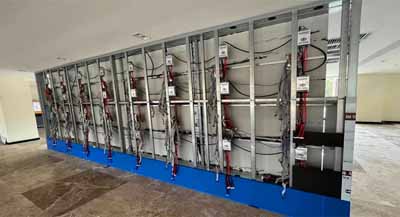

把電源固定在條屏的位置上
三、接收卡與模組連接
我們這里每張卡帶三列模組，共36塊板，這樣每三列裝一塊卡，從就近的電源上取5V給卡供上電，注意正負極，然后用網線把5張卡連起來，靠電源接頭的網口是輸入口，右邊是第1塊卡，也是頭卡，輸入接的是電腦的千兆網卡，然后輸出網口接的是第2塊卡的輸入口，第2塊卡的輸出口接的是第3塊卡的輸入口，這樣一直到最后一張卡，第5張卡，輸入接第4張卡的輸出。輸出口為空。

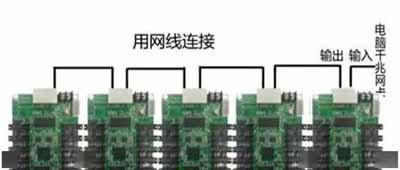

接收卡連網線示意圖
四、不銹鋼包邊
裝模組之前要用不銹鋼包邊，這僅僅是為了好看，有些顧客也是要求必須安裝，做不銹鋼包邊時，根據鋼結構尺寸加大5mm，目的是為了方便不銹鋼包邊安裝，又能卡死不銹鋼包邊。這里因為屏幕尺寸不大，我們提前安裝的不銹鋼包邊，有時也可以在屏幕安裝完后再安裝不銹鋼包邊，但是要注意的就是底部第一排水平一定要做好。

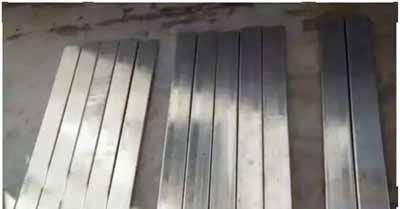

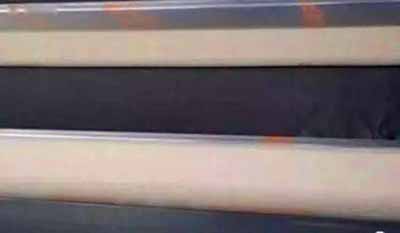

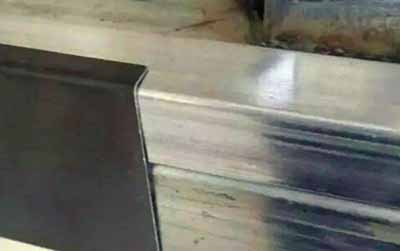

不銹鋼包邊

不銹鋼包邊
五、安裝模組
扣好不銹鋼邊后就開始安裝模組了，模組安裝常規順序：從下往上裝或者從中間往兩邊開始安裝。這樣的安裝方式也有很多爭議，從底部安裝主要是為了使水平和垂直都能在正常控制范圍內，特別是屏幕的面積大了以后，更加容易失控，特別是小間距的要求更高，有點縫隙沒有達到要求，都需要做精細的調整。安裝過小間距的工程師都知道，即使是精密的模具出來模組或箱體，都還是有誤差的，幾個絲錯位，都會導致整行的錯位。
其次，從中間往兩邊安裝可以分成兩組人員甚至四組人員分工干活，節約安裝時間。即使碰到安裝錯位的問題，基本都不會影響另外一組人員的進度。
按照圖紙安裝模組自帶的排線，短排線用在模組與模組的連接，從控制卡到模組的長排線是要按照線序長短安裝的，最上面和最下面用的排線更長，我們這里大概是1.5米長。

在方鋼上安裝LED模組

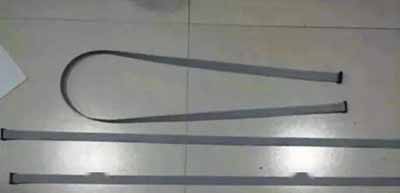

LED模組長排線

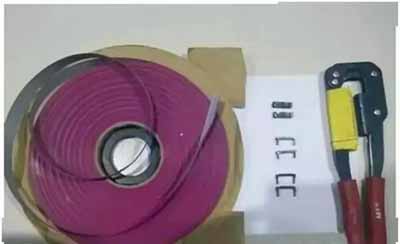

LED模組16P排線
最好自己帶有工具，如果排線有壓壞的話，重新剪一段，兩頭一壓就行了，然后裝上固定的卡子。有的時候背條擋住放不平模組，裝的時候還得剪掉線卡。排線插到模組上的時候紅邊向上，模組的箭頭也同時是向上的。沒有標箭頭的模組，那么看模組上的印刷字必須是向上的。模組之間的連接，都是模組前面的輸入連接上一個模組后面的輸出。

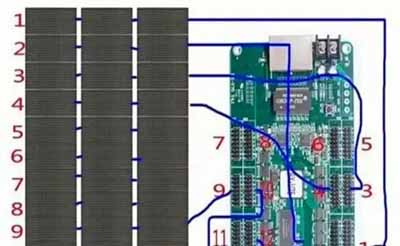

接收卡與模組接線示意圖

接收卡與模組接線實物圖
六、調整
裝好四行模組一張卡后通電測試，有問題的話及時解決，因為再裝下一組的話就會蓋住這張卡無法測試，另外繼續安裝的話不能及時發現問題，如果全部都安裝好了，再去找問題點，又把安裝好的模組拆下來，工程量可就大得多了。
控制卡上面有一個測試按鍵，剛通電，可以先利用這個方式來測試，如果安裝正常的話屏會依次顯示紅、綠、藍、行、場、點信息，然后再將控制電腦測試一遍，主要是為測試網線是否通訊正常。正常的話再安裝下一組，直到安裝完成。

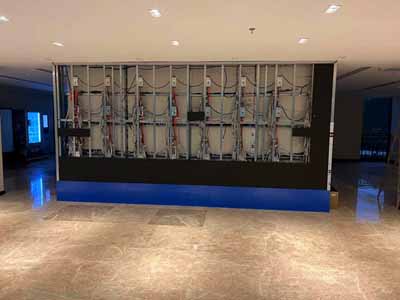

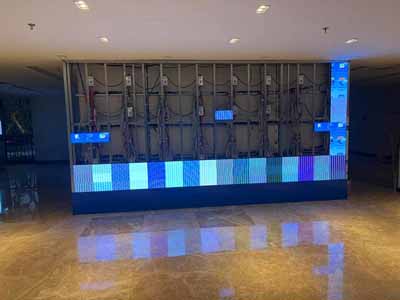

測試部分已安裝好的模組是否正常顯示

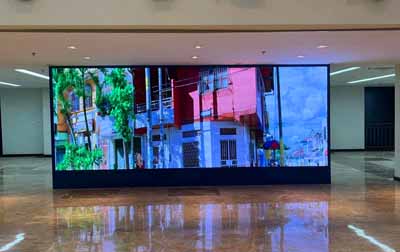

安裝完所有的模組并包邊
