一.1、 產品特點
1. BIT-Ex-HDBT-70高清視頻網絡延長器是一款通過6類網線傳輸HDMI1.4高清視頻信號的延長器產品，能夠把網絡傳輸距離有效延長，突破傳統以太網傳輸距離100米以內的限制。
2. 采用HDMI1.4標準，最高支持4k*2k@30Hz分辨率傳輸，向下兼容低分辨率。
3. 當HDMIDMI接口分辨率為4k*2k@30Hz時，支持最長40米的超6類網線或7類網線。
4. 采用標準HD-BaseT傳輸協議，傳輸距離長，速度快，視頻信號無壓縮，畫質清晰流暢，性能可靠，穩定性強，故障率低，采用無風扇低功耗設計能有效降低施工難度以及售后成本。
5. HDBaseT標準支持網線供電POE，只需給單臺（TX/RX）設備供12V電源。
6. 采用純硬件設計架構，即插即用，無需任何軟件驅動。
一.2、 應用場景
多屏顯示工程、多通道投影融合工程、液晶拼接墻、展覽展示工程等。
一、 操作說明
一.1、 設備連接
1) 信號源（電腦，攝像機，DVD/DVE，硬盤播放器等）HDMI輸出連接延長器發送端（TX）的DVI輸入接口。
2) TX(Transmit)為傳輸端。
3) 網線連接發送端（TX）與接收端（RX）。
4) RX（Receive）為接收端。
5) 接收端（RX）連接到顯示設備（液晶電視，投影儀，數字標牌，廣告機等）。
6) 延長器設備接12V電源供電。
7) 顯示設備有圖像輸出，則連接成功。

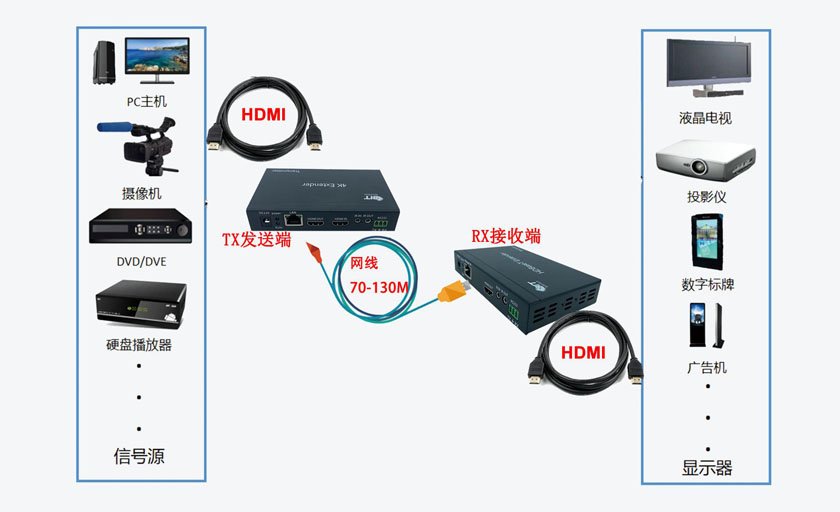

設備連接示意圖
二、 常見問題
二.1、 電源及連接線問題(1) 檢查電源是否正常供電，建議使用本產品配的12V電源線。
(2) 檢查網線是否插穩（網線要夾好）。
二.2、 信號源問題
1) 檢查信號源是否輸出正常，將信號源直接接到能正常使用的顯示設備。
2) 如果電腦顯卡輸出直接連接了延長器設備，檢查電腦是否識別該設備，使用電腦主機鼠標右擊桌面選擇“屏幕分辨率”檢測。
二.3、 顯示設備問題
1) 檢測顯示器是否能正常顯示圖像，將能正常輸出的電腦顯卡直接接到顯示設備。
|
參數名稱 |
BIT-Ex-HDBT-70 |
詳細說明 |
|
視頻 |
支持協議 |
HDMI1.4/HDCP1.2 |
|
像素帶寬 |
165MHz/330MHz，全數字 |
|
|
接口帶寬 |
總帶寬10.2Gbps |
|
|
最大支持分辨率 |
4k*2k@30Hz |
|
|
接口 |
HDMI接口 |
|
|
建議DVI最大輸入/輸出距離 |
小于5米 |
|
|
RS232 |
接口 |
工業端子 |
|
信號方向 |
雙向透傳 |
|
|
波特率 |
自適應，最高115200bps |
|
|
數據位 |
8位 |
|
|
網口 |
接口 |
標準RJ45接口 |
|
建議最大傳輸距離 |
1080p：6類網線70米/150米可選 |
|
|
4k*2k：6類網線40米 |
||
|
其他 |
電源 |
DC 12V/1A |
|
最大功耗 |
6W |
|
|
溫度 |
工作溫度：-5℃~+70℃ |
|
|
濕度 |
工作濕度：5%~90% |
|
|
外形尺寸 |
105*76*27mm |
|
|
保修 |
一年 |
