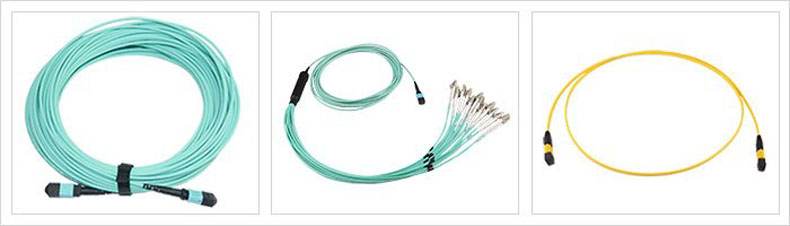

華光昱能Hangalaxy MPO預端接光纜采用高質量的光纜及MPO組件，低插入損耗，高回波損耗完全可以滿足要求苛刻的高速網絡。
| 產品特點 |
|---|
| * 低插入耗損 |
| * 好的互換性及插拔性 |
| * MPO做法種類繁多 |
| * 高質量的插芯，PIN針準確對準 |
| * Tecordia GR-326RCORE標準，符合ROSH要求 |
| * 可提供圖紙，可提供MTP |
| * 提供12至144芯光纖連接 |
| * 采用12芯或24芯MPO連接器，小型化最大限度減少故障并減少布線空間 |
| * 可平滑的從10G升級到40G、100G網絡傳輸，并支持100G傳輸的時延指標 |
| * 可根據用戶不同配置要求，選用多模OM3、OM4及單模G652D、G657A2等多種光纖規格 |
| * 采用圓形、小外徑特殊結構的新型光纜，實現了更小的主干光纜彎曲半徑，使存放和敷設方便快速 |
| * 采用防塵、抗壓、抗拉的兩端保護套管，能有效保護光纜及光纖連接器在運輸及安裝過程中不受損壞 |
| 項目 | 規格參數 |
| 適用連接器類型 | MPO或MTP |
| 光纖類型 | 單模 多模（PC） |
| 工作波長范圍 | 1250~1650nm，850nm，1300nm |
| 測試波長 | 1310nm，1550nm，850nm，1300nm |
| 端面研磨類型 | MPO：APC；分支端連接器：UPC或APC MPO：PC；分支端連接器：UPC或APC |
| 插入耗損 | MPO：典型值≤0.4dB，最大值≤0.5dB 分支端連接器：典型值≤0.2dB，最大值≤0.3dB |
| 回波耗損 | MPO：APC≥50dB 分支端連接器：UPC≥50dB，APC≥60dB 分支端連接器≥35dB |
| 適用光纜類型 | MPO端：帶狀光纜，束狀光纜；分支端連接器：2.0或0.9mm松套管扇出 |
| 可重復性 | ≤0.10dB |
| 可交換性 | ≤0.20dB |
| 耐久性 | 插拔500次典型變化值≤0.2dB |
| 豎直拉力 | 0.9mm光纜除外或客戶要求 |
| 工作溫度 | -20℃~+70℃ |
| 存儲溫度 | -40℃~+85℃ |
| 光纜芯數 | 12 | 24 | 48 | 72 | 96 | 144 |
| 分支長度 | 30~150 | |||||
| 最大安裝拉力（N） | 500 | 500 | 700 | 700 | 700 | 700 |
| 光纜最小彎曲半徑(靜態)mm | 10倍光纜外徑 | |||||
| 光纜最小彎曲半徑（動態）mm | 20倍光纜外徑 | |||||
| 工作溫度(℃)： | -20℃～+60℃ | |||||
| 產品編號 | 產品描述 | 訂貨單位 |
| 10153-A-B-C | 多模OM3（50/125um 抗微彎光纖），MPO預端接主干光纜 | 條 |
| 10153-A-B-C | 多模OM4（50/125um抗微彎光纖），MPO預端接主干光纜 | 條 |
| 10109-A-B-C | 單模OS2（9/125um），MPO預端接主干光纜 | 條 |
| 10175-A-B-C | 單模（G657A2抗微彎光纖），MPO預端接主干光纜 | 條 |
備注：本公司所有數據中心光纜如無特殊要求均采用低煙無鹵（LSZH）護套。
”A” 表示：光纜芯數（012-12芯、096-96芯、144-144芯………..）
“B” 表示：MPO連接器芯數（08-8芯、12-12芯、24-24芯）
“C”表示： 光纜總長度（010-10米、100-100米）
示例： 10153-24-12-30
產品描述：多模萬兆OM3（50/125um 抗微彎光纖），24芯MPO-MPO預端接主干光纜30米，采用12芯MPO連接器
