Mini-DVI光纖傳輸延長器

發布日期：2020-3-31 12:09:00

產品說明：

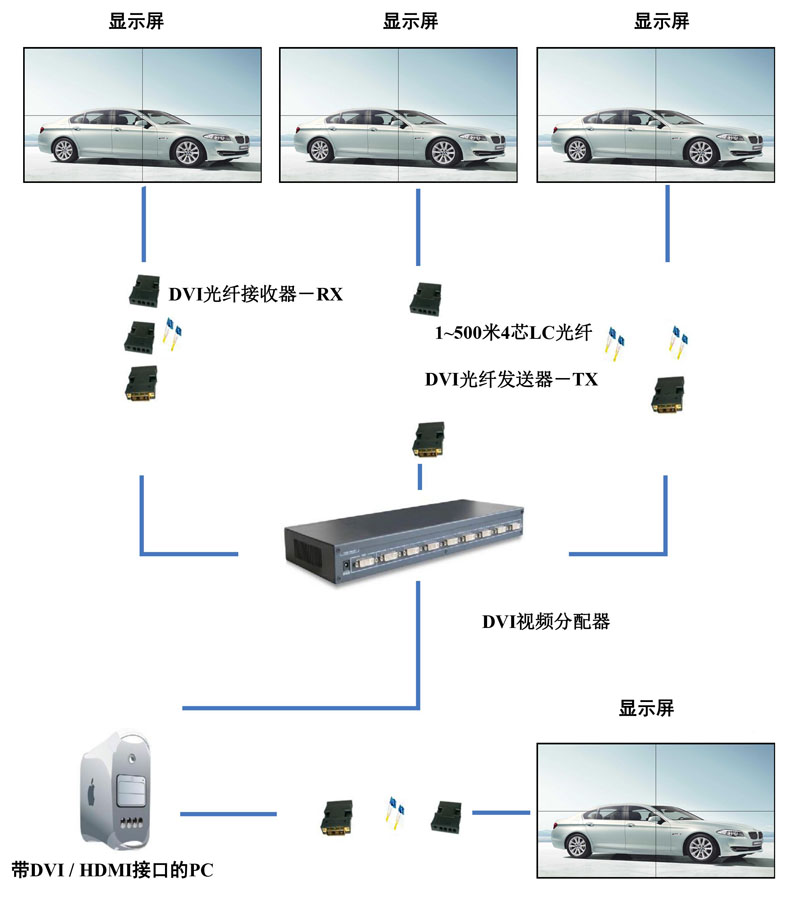

Hangalaxy Mini-DVI系統連接圖

Hangalaxy HDDVI/M1單芯系列

1.最高分辨率支持 3840*2160/30Hz;

2.支持 4K*2k/30Hz;
3.18pin DVI-D 電接口 ；
4.單根光纖傳輸；LC 可插板光接口；
5.支持 OM3 多模光纖 300m; 單模光纖 2km;
6.單模光纖傳輸 20km 可選；
7.1310nm 激光器光源；
8.內置 EDID 學習儲存功能；
9.抗電磁干擾能力強；

10.即插即用，安裝方便可靠。

Hangalaxy HDDVI/M2雙芯系列

1.兼容所有 VESA 分辨率，最高可達 WUXGA (1920 X1200) 60Hz；
2.通過 50/125um 或 62.5/125um 延長 DVI 信號傳輸距離 500 米;
3.通過單模光纖可延長 DVI 信號傳輸距離 2000 米;
4.2x LC 光接口; DVI-D 連接器；
5.內置 WDM 波片，采用 1310nm/1550nm 激光器
6.具有 EDID 讀寫功能，可把發射器插在顯示終端并讀取EDID，存入到發射器的 EEPROM 內，不需要 DDC 的連接；
7.可以直接插到視頻源和顯示器上使用;
8.具有極佳保密性和 EMI/EMC 功能。

Hangalaxy HDDVI/M4四芯系列

1.支持最高視頻帶寬：1.65Gbps；
2.最高支持 WUXGA(1920X1200@60Hz)；
3. 傳輸距離：500M；
4. 視頻接口DVI-D 18+1 針，光接口：4 X LC；

5. 外接光纖類型：多模光纖 50/125，62.5/125 LC 兩種標準光傳輸波長：多模 850nm VCSEL。

實際應用:
1.計算機顯示及高清監控系統；
2.教育、銀行證券系統和公共顯示系統；
3. 數字平板顯示屏、大屏幕顯示系統；
4.高清影像顯示、高清視頻會議、高清投影系統；
5. 高清醫學影像顯示及投影系統；
6.遠程教育投影系統。

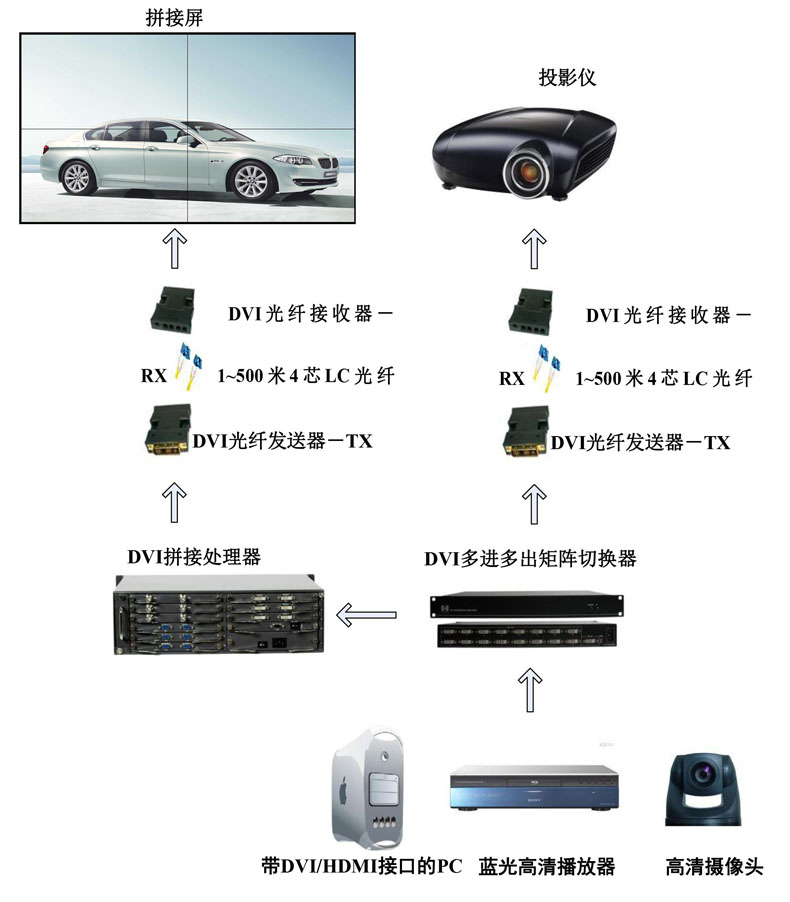

Hangalaxy Mini-DVI應用在拼接大屏幕工程

詳細參數：

Hangalaxy HDDVI/M1單芯系列 參數列表


	參數	指標
分辨率	PC 分辨率:	3840x2160/30Hz
	HDTV 分辨率	4k*2k/30Hz
主要器件	激光器	1310nm laser
	光電二極管	GaAs PIN-PD
電信號	輸入輸出信號	TMDS Level
	數據速率 (Graphic Data)	Max. 3.4 Gbps
	最大 Pixel Clock 頻率	340Mb/s
	光信號速率	10.2Gb/s
	接收器輸出信號抖動	Max. 309 ps
光信號	光鏈路功率動態	Min. 8.5dB
結構	外觀尺寸 (mm)	69.5WX39LX12.4H
連接器	光纖接口	1X LC
	DVI接口	18 pin DVI-D
	推薦光纖	OM3 多模光纖或單模光纖
傳輸距離	OM3 多模光纖	300米
	單模光纖	2 km
	單模光纖	20km (可以定制)

Hangalaxy HDDVI/M2雙芯系列 參數列表

	參數	描述
器件	發射激光器件	2只1310/1550nm WDM OSA
	接收光電二極管	2只1310/1550nm WDM PIN-TIA OSA
電特性	輸入，輸出信號	TMDS Level (complying with DVI1.0)
	數據傳輸速率（最大）	Max. 1.65Gbps
	接收輸出端最大的抖動	Max. 309 ps
	內部通道時間偏差	Max. 6ns
光特性	光功率動態范圍	Min 10.5dB
機械特性	外殼尺寸(mm)	42WX16HX69L
連接器	光連接器r	2x LC 光連接
	視頻源和顯示端連接器	18+1 pin DVI-D
	推薦光纖	50/125 um，62.5/125um 多模光纖或單模 光纖

Hangalaxy HDDVI/M4四芯系列 參數列表

	參數描述
分辨率	最高支持 WUXGA(1920X1200@60Hz) 符合 DVI1.0 標準，支持最高視頻帶寬：1.65Gbps
傳輸距離	500M
視頻接口	DVI-D 18+1 針
光接口	4 X LC
外接光纖類型	多模光纖 50/125，62.5/125 LC 兩種標準
光傳輸波長	多模 850nm VCSEL
發送器發射功率	－3～－9.5dBm
接收器接收靈敏度	優于－18dBm
工作溫度/存儲溫度	0℃～70℃/-20℃～85℃

---
