詳細規格

尺寸規格

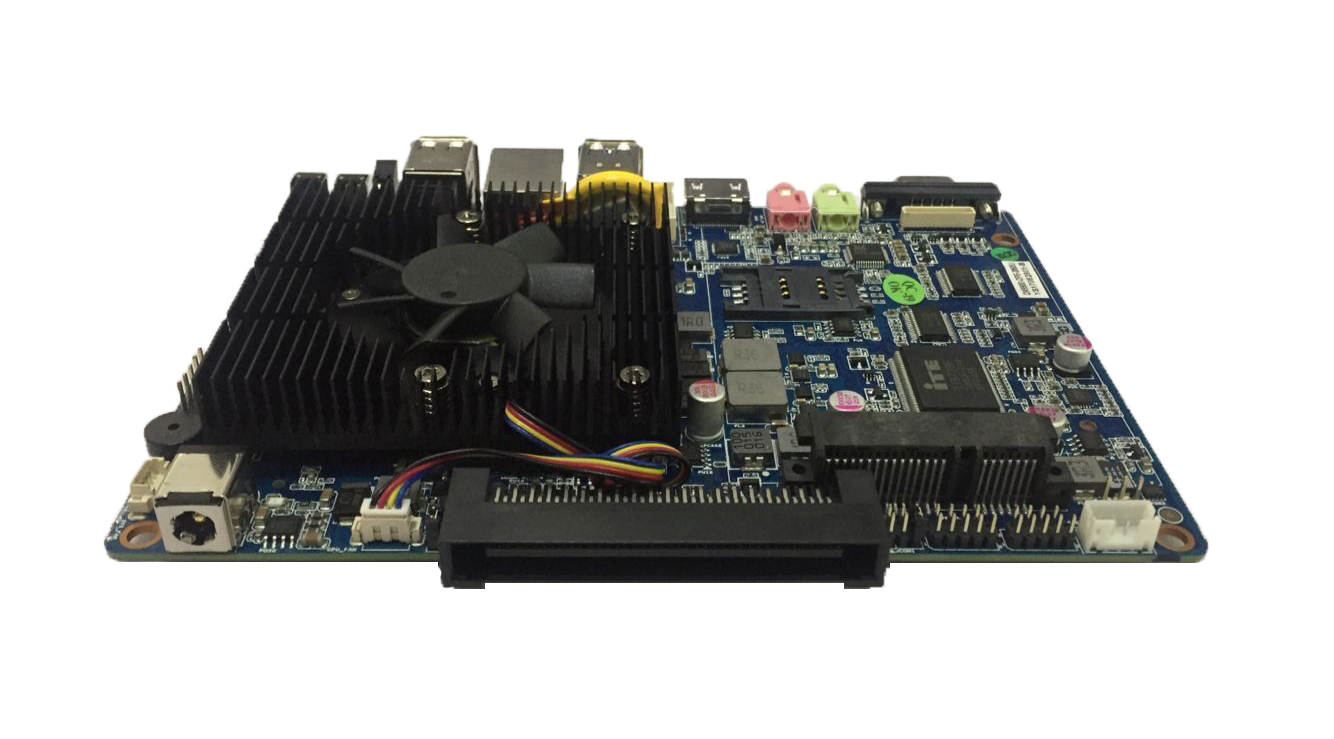

Mini-ITX構架，165mm*114mm*20mm
小體積，全功能，超薄

音頻接口

集成Realtek ALC662 HD數字音頻解碼器

支持Line-In,Line-out,MIC-in接口，配備前置插針引腳。支持3W/5W功放喇叭

處理器

支持3855U、3955U及Skylake i3、i5、i7

支持3865U、3965U及Kabylakei3、i5、i7

I/O擴展

2*USB3.0，6*USB2.0，2*RS232 COM。

支持COM口5V/12V起電。

高速芯片組

集成在CPU的intel Soc chipset

系統監測/看門狗

支持CPU溫度檢測、風扇轉速，系統溫度。

內存

1* SO-DDR3L 1600/1866內存，最大支持16G

擴展總線

2* Mini-PCIE擴展槽 ，支持WIFI/3G/MSTA/GPS

顯示接口

集成HD510/HD610顯示核心，支持動態內存分配（DVMT），支持HDMI、VGA,支持雙屏顯示。HDMI支持4K極清

運行環境

電源：DC 12V/19V電源

工作溫度：-10~60度

相對濕度：5%~95%，無冷凝。

硬盤存儲

1*SATA3.0，1*MSATA3.0

BIOS

AMI BIOS，支持寫保護。上電開機，定時開機，遠程開關機設備智能識別

網絡接口

1*Realtec8111F千兆接口，支持網絡喚醒。可選支持雙網

操作系統
Windows 7，WIN8/10，LInux

圖型顯示

描述

顯示芯片及核心

HD Graphics (Sandy Bridge)

接口類型

VGA

DB15接口

LVDS

無

HDMI

有

顯示模式

雙顯

支持雙顯模式（復制模式、擴展模式）（DOS單顯）

JVGA接口定義

1*14PIN VGA排針定義：

Audio

描述

音頻編解碼器

Realtek ALC662

內置功放插針（SPKER）

LAN

描述

網卡芯片

Realtek RTL8111F

       功能

10/100/1000Mbps自適應，支持PXE引導，支持遠程喚醒.

     接口類型

RJ45

     網卡燈定義

自定義

注意事項

USB2.0

描述

接口類型

USB2.0/1.1 接口

后置接口

2

     前置插針

USB  PIN 定義：

1. VCC        2. VCC

3. DATA0-     4. DATA1-

5. DATA0+    6. DATA1+

7. GND       8. GND

9. NC(CUT)

     接口及插針類型

2*5Pin header/2.0mm

注意事項

COM

描述

COM功能

2個內置串口.COM1的第9腳可以通過JCOM1改變跳線帽設置，選擇第九腳輸出 +5V或者 +12V電壓;

說明

JCOM1默認跳帽在5-6針腳；將其跳到1-2針腳則COM1第九腳輸出電壓為5V；將其跳到3-4針腳則COM1第九腳輸出電壓為12V。

 COM1/2插針定義

   全信號RS232  2*5PIN（標準RS232）:

   供電類型及模式

有

   插針及接口類型

2*5Pin header/2.0mm

HDMI插針

描述

     插針定義

     注意事項

其它板載插針

描述

Front                                                                                                      panel

 定義

    HDD Active LED：1，3    Power Button： 6，8

    Power  LED：2，4       Reset Button： 5，7

插針類型

2.54mm  /2*5Pin插針

Clear CMOS

定義

 Clear-CMOS跳線及定義:

JCMOS：附帶按鈕清零功能

CPUFAN

數量

2

上電開機 插針  AUIO -SW

定義

說明

將跳帽跳到2-3針腳則為上電開機
