產品名稱：QM6600-I3 2310M

產品說明：

QM6600是一款多COM口、高速度的主板。基于Intel HM76芯片組。支持988B針腳2代3代全系列筆記本CPU。主要應用于金融、零售、一體機、廣告機、工控機等領域。

主要特性

★ 支持988B針腳2代3代全系列筆記本CPU，運行速度快。處理器集成顯示核心及內存控制器

★ 支持DDR3 133/1600內存

★ 板載VGA/LVDS/HDMI插針，支持雙屏顯示

★ 板載6COM接口，支持COM口取電5V、12V，1*RS485

★ 板載1MINIPCIE，支持WIFI/3G，1*MSATA，支持MSATA盤

★ 2*SATA2.0,雙千兆網卡(可選),板載USB3.0插針，板載打印口插針

★ 推薦CPU 二代I3 2310M/二代I5 2410M/二代I7 2640M/三代I3 3110M/三代I5 3210M/三代I7 3540M

詳細參數：

ELSKY QM6600 VER2.1說明書

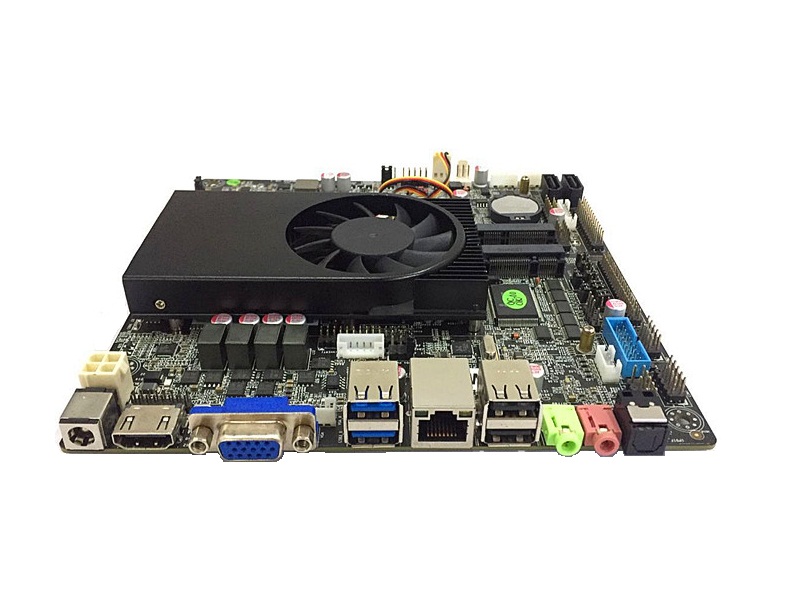

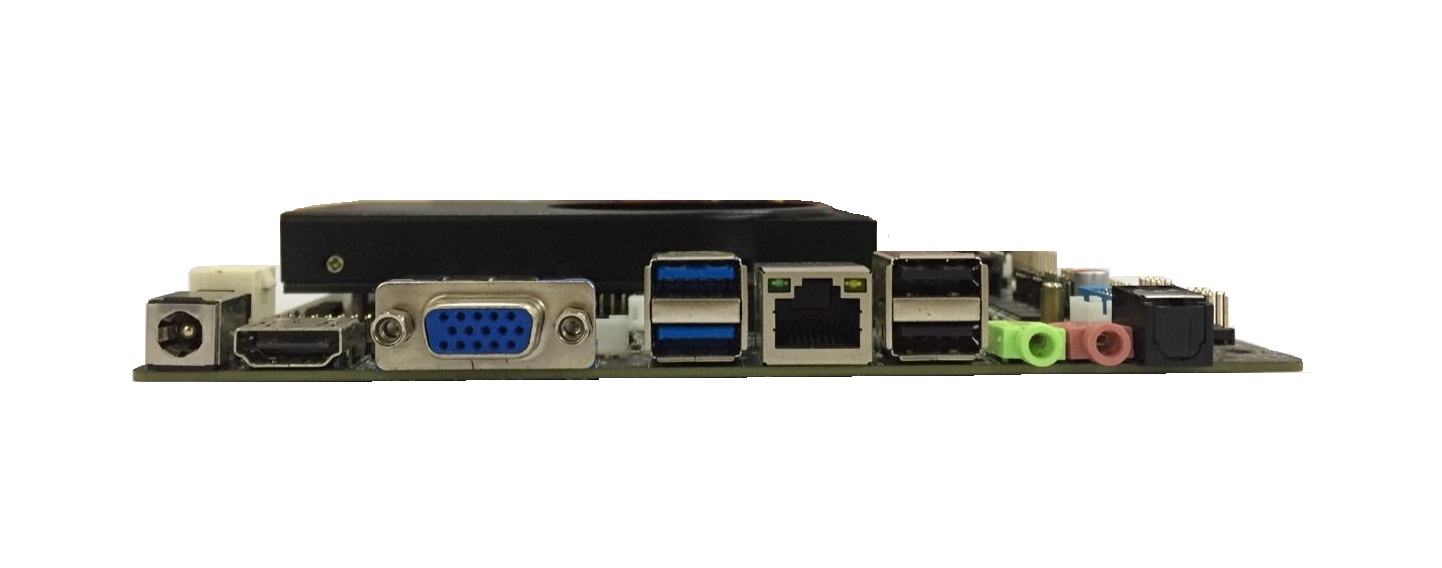

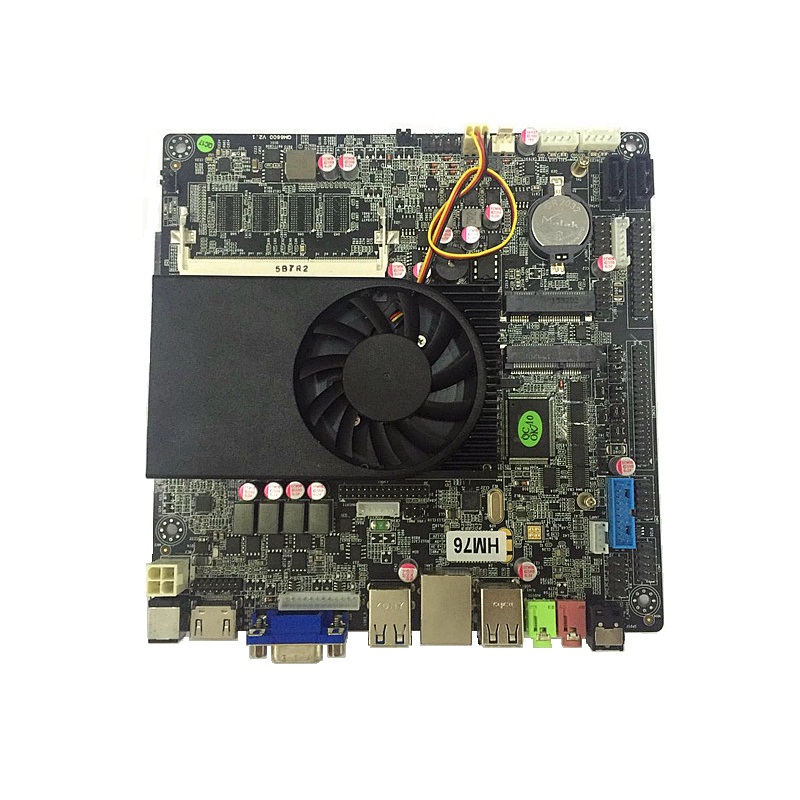

主板圖片

(2COM/6COM可選，CPU可選，8USB/10USB可選)

概述

主要特性

★ 支持988B針腳2代3代全系列筆記本CPU，運行速度快。處理器集成顯示核心及內存控制器

★ 支持DDR3 133/1600內存

★ 板載VGA/LVDS/HDMI插針，支持雙屏顯示

★ 板載6COM接口，支持COM口取電5V、12V，1*RS485

★ 板載1MINIPCIE，支持WIFI/3G，1*MSATA，支持MSATA盤

★ 2*SATA2.0,雙千兆網卡(可選),板載USB3.0插針，板載打印口插針

★ 推薦CPU 二代I3 2310M/二代I5 2410M/二代I7 2640M/三代I3 3110M/三代I5 3210M/三代I7 3540M

詳細規格

尺寸規格

Mini-ITX構架，170mm*170mm
小體積，全功能

音頻接口

集成Realtek ALC662 HD數字音頻解碼器

支持Line-out,MIC-in接口，配備前置插針引腳。
板載5W功放，外置Spdif光纖輸出

處理器

支持988B針腳2代3代全系列筆記本CPU

I/O擴展

8*USB2.0，4*USB3.0。6*RS232 COM，1*RS485，支持COM口5V/12V起電

芯片組

H76高速芯片組

系統監測/看門狗

支持CPU溫度檢測、風扇轉速，系統溫度。

內存

1* SO-DDR3 1333/1600M內存，最大支持8GB
板載2G內存可選

擴展總線

1* MINIPCIE擴展槽，支持WIFI/3G,1*MSATA接口

顯示接口

集成HD Graphic顯示核心，支持動態內存分配（DVMT），支持VGA，HDMI,LVDS.內建雙通道24bit LVDS排針,支持雙屏顯示。顯存最大1000 MB。

運行環境

電源：推薦DC12V7A以上電源

工作溫度：0~60度

相對濕度：5%~95%，無冷凝。

硬盤存儲

2*SATA2.0，1*MSATA接口，最大傳輸速度3.0 Gbps。

BIOS

AMI BIOS，支持寫保護。上電開機，定時開機，遠程開關機設備智能識別

網絡接口

1*Realtec8111E千兆接口，支持網絡喚醒。

操作系統：

Windows XP,WINDOWS 7 -32位，64位。
Windows 8,Linux.

選配產品：機箱、電源、MSATA卡、WIFI、3G模塊、內存、整機

硬件特性

圖型顯示

描述

顯示芯片及核心

HD Graphics (Sandy Bridge)

接口類型

VGA

DB15接口

LVDS

1*30Pin插座（24bit）雙通道

HDMI

有

顯示模式

雙顯

支持雙顯模式（復制模式、擴展模式）（DOS單顯）

接口定義

1*12PIN VGA排針定義：

1*30 PIN LVDS CONNECTOR

PIN 定義：

逆變電源接口定義INVERT：

工作電壓選擇插針LVDS_JP：

Pin	Define
1-2	3.3V
3-4	5V
5-6	12V

Audio	描述
音頻編解碼器	Realtek ALC662
板載音頻插針	Pin:
插針類型	2.54mm 2*5pin header

LAN	描述
網卡芯片	Realtek RTL8111E
功能	10/100/1000Mbps自適應，支持PXE引導，支持遠程喚醒.
接口類型	RJ45
網卡燈定義	自定義
注意事項

USB2.0	描述
接口類型	USB2.0/1.1 接口
后置接口	2
前置插針	USB PIN 定義： 1. VCC 2. VCC 3. DATA0- 4. DATA1- 5. DATA0+ 6. DATA1+ 7. GND 8. GND 9. NC(CUT) 10. GND
接口及插針類型	2*5Pin header/2.54mm
注意事項

USB3.0

描述

接口類型

USB3.0 接口

后置接口

前置插針

Pin#	Signal	Pin#	Signal
1	USB3.0_VCC	20	NC
2	USB3_RX4N	19	USB3.0_VCC
3	USB3_RX4P	18	USB3_RX3N
4	GND	17	USB3_RX3P
5	USB3_TX4N	16	GND
6	USB3_TX4P	15	USB3_TX3N
7	GND	14	USB3_TX3P
8	USBPN3	13	GND
9	USBPP3	12	USBPN2
10	NC	11	USBPP2

接口及插針類型

注意事項

硬盤接口

描述

接口類型

1*SATA2.0 Port；1*SATA3.0 Port；

硬盤供電接口定義

（SATA PWR）

Pin#	Signal
1	5V
2	GND
3	GND
4	12V

注意事項

COM

描述

COM功能

6個串口.COM1/2的第9腳可以通過JPCOM1/JPCOM2改變跳線器設置，選擇第九腳輸出 +5V或者 +12V電壓;

JPCOM1	COM2第九腳帶電
1-2	5V
3-4	12V
5-6	NORMAL

JPCOM2	COM1第九腳帶電
1-2	5V
3-4	12V
5-6	NORMAL

COM位置

6個板載插針

COM1/2插針定義

全信號RS232 2*5PIN（標準RS232）:

Pin#	Signal	Pin#	Signal
1	DCD1_R	2	RXD1_R
3	TXD_R	4	DTR1_R
5	GND	6	DSR1_R
7	RTS1_R	8	CTS1_R
9	RI1_R	10

COM2 RS232/ 422/485

跳線設置

COM2	JP2	JP7	JP8
RS232	1-3 2-4	1-3 2-4	1-2
RS422	3-5 4-6	3-5 4-6	3-4
RS485	3-5 4-6	3-5 4-6	5-6

COM2

PIN

RS485

1(TXD) 2(RXD)

RS422

1(TXD-) 2(TXD+)

3(RXD+) 4(RXD-)

COM3-6插針定義

PIN	Signal	PIN	S
1	COM3_DCD	2	COM3_RXD
3	COM3_TXD	4	COM3_DTR
5	GND	6	COM3_DSR
7	COM3_RTS	8	COM3_CTS
9	COM3-RI	10	NC
11	COM4_DCD	12	COM4_RXD
13	COM4_TXD	14	COM4_DTR
15	GND	16	COM4_DSR
17	COM4_RTS	18	COM4_CTS
19	COM4-RI	20	NC
21	COM5_DCD	22	COM5_RXD
23	COM5_TXD	24	COM5_DTR
25	GND	26	COM5_DSR
27	COM5_RTS	28	COM5_CTS
29	COM5-RI	30	NC
31	COM6_DCD	32	COM6_RXD
33	COM6_TXD	34	COM6_DTR
35	GND	36	COM6_DSR
37	COM6_RTS	38	COM6_CTS
39	COM6-RI	40	NC

供電類型及模式

有

插針及接口類型

2*5pin

注意事項

HDMI插針

描述

插針定義

Pin#	Signal	Pin#	Signal
1	TMDS_TX2P	2	TMDS_TX1P
3	TMDS_TX2N	4	TMDS_TX1N
5	GND	6	GND
7	TMDS_TX0P	8	TMDS_TXCP
9	TMDS_TX0N	10	TMDS_TXCN
11	GND	12	HDMI_5V
13	DDC_CLK_HDMI	14	HDMI_5V
15	DDC_DATA_HDMI	16	HPD_HDMI
