詳細規格

尺寸規格

Mini-ITX構架，170mm*170mm
小體積，全功能

音頻接口

集成Realtek ALC662 HD數字音頻解碼器

支持Line-out,MIC-in接口，配備前置插針引腳。
板載5W功放

處理器

Intel 賽揚 J1900 四核1.99G（最大睿頻2.4G）

Intel 賽揚 J1800 雙核2.41G（最大睿頻2.58G）

Intel 奔騰 J2900 四核2.41G（最大睿頻2.66G）

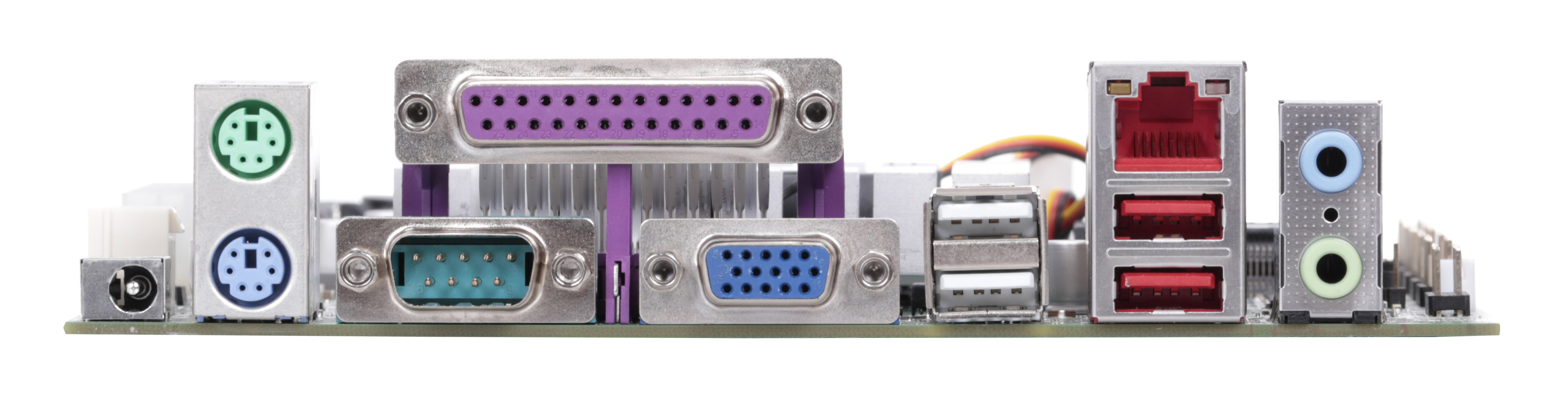

I/O擴展

6*USB2.0，2*USB3.0。6*RS232 COM（其中COM4為RS232、RS485信號可選），支持COM2、COM3取電5V/12V

芯片組

Intel Bay trail SOC 芯片組

系統監測/看門狗

支持CPU溫度檢測、風扇轉速，系統溫度。

內存

1* SO-DDR3 1333/1600M低壓（1.35V）內存，最大支持8GB

擴展總線

1* MINIPCIE擴展槽 ，支持WIFI/3G，1*MSATA接口，

顯示接口

集成HD Graphic顯示核心，支持動態內存分配（DVMT），支持VGA，LVDS.內建雙通道24bit LVDS排針,支持雙屏顯示，支持雙VGA。

運行環境

工作溫度：0~60度

相對濕度：5%~95%，無冷凝。

硬盤存儲

1*SATA3.0，1*MSATA接口，最大傳輸速度3.0 Gbps。

BIOS

AMI  BIOS，支持寫保護。上電開機，定時開機，遠程開關機設備智能識別

網絡接口

1*Realtec8111E千兆接口，單網、雙網口可選，支持網絡喚醒。

操作系統：

WINDOWS 7 -32位，64位，Windows 8,Linux.

圖型顯示

描述

顯示芯片及核心

HD Graphics (Sandy Bridge)

接口類型

VGA

DB15接口

LVDS

1*30Pin插座 （24bit）雙通道

顯示模式

雙顯

支持雙顯模式（復制模式、擴展模式）（DOS單顯）

    接口定義

2*12PIN VGA排針定義：

1*30 PIN LVDS CONNECTOR

PIN 定義：

逆變電源接口定義INVERT：

工作電壓選擇插針LVDS_PWR1：

Audio

描述

音頻編解碼器

Realtek ALC662

板載音頻插針

Pin:

插針類型

2.54mm 2*5pin header

LAN

描述

網卡芯片

Realtek RTL8111E

       功能

10/100/1000Mbps自適應，支持PXE引導，支持遠程喚醒.

     接口類型

RJ45

     網卡燈定義

自定義

注意事項

USB2.0

描述

接口類型

USB2.0/1.1 接口

     前置插針

USB  PIN 定義：

1. VCC        2. VCC

3. DATA0-     4. DATA1-

5. DATA0+    6. DATA1+

7. GND       8. GND

9. NC(CUT)   10. GND

     接口及插針類型

2*5Pin header/2.54mm

注意事項

硬盤接口

描述

接口類型

1*SATA3.0 Port；

硬盤供電接口定義

（SATA PWR）

   注意事項

COM口

描述

COM功能

6個串口.COM 2/3的第9腳可以通過JPCOM2/JPCOM3改變跳線器設置，選擇第九腳輸出 +5V或者 +12V電壓;

   COM位置

5個板載插針，1個外置COM口

COM2-6插針定義

全信號RS232  2*5PIN（標準RS232）:

COM 4  BIOS

下485設置如右圖

   供電類型及模式

有

   插針及接口類型

2*5pin

   注意事項

其它板載插針

描述

Front                                                                                                      panel

 定義

    HDD Active LED：1，3    Power Button： 6，8

    Power  LED：2，4       Reset Button： 5，7

插針類型

2.54mm  /2*5Pin插針

Clear CMOS

定義

 Clear-CMOS跳線及定義:

上電開機 插針AUTO-SW

定義

內置功放插針      （JAMP1）

CPUFAN

數量

2

  GPIO

芯片

定義
