M618SE是一款低功耗、高速度、板貼內存、基于Intel賽揚1037U/酷睿 I3 3217U/I5 3317U平臺的3.5寸工控主板。主要應用于金融、零售、一體機、廣告機、工控機等領域。
主要特性
★ 低功耗處理器 Intel賽揚1037U 雙核雙線程1.8G/
Intel酷睿3217U雙核四線程1.8G
Intel酷睿3317U雙核四線程1.7G可睿頻2.6G (CPU可選)。
★ 速度快 板貼2G/4G內存可選。
★ 內建雙八24位LVDS，支持1920*1080分辨率，支持雙屏顯示。
★ 板載2*Mini-PCIE,，支持WIFI，3G&MSATA 。
★ 支持7*24H全天候運行。
★ 6COM支持RS485/422，工控機首選。
★ 多媒體方面支持HDMI，板載5W功放
ELSKY M618SE VER2.0說明書

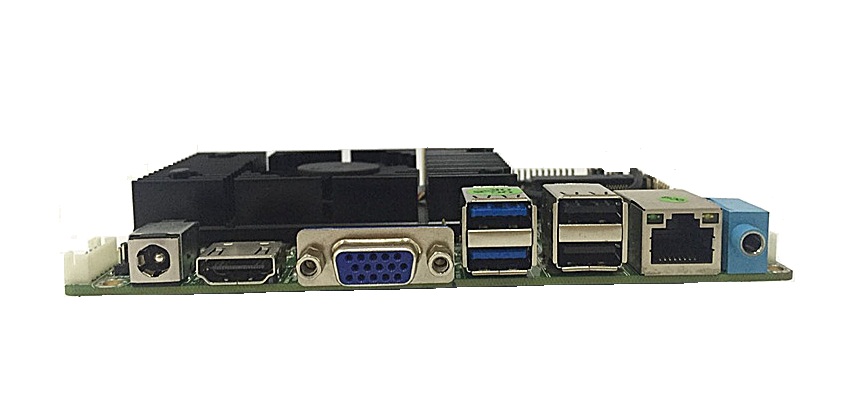

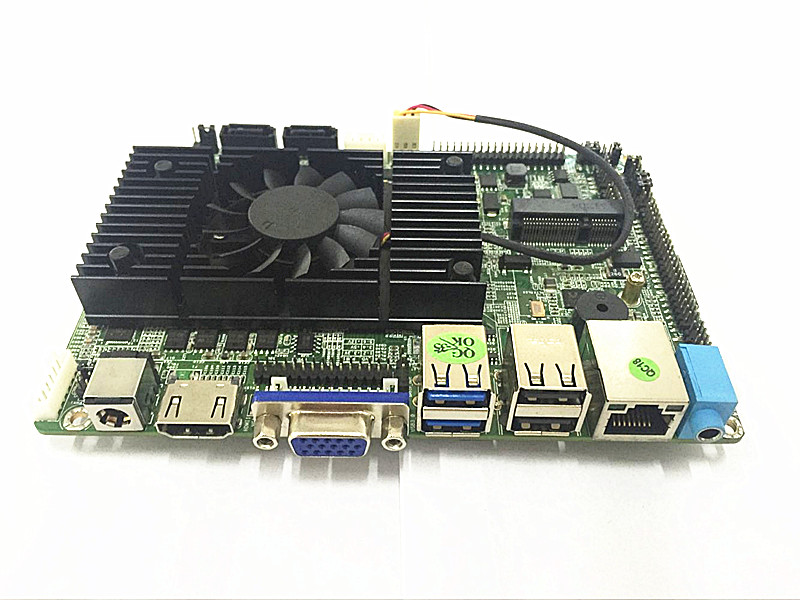

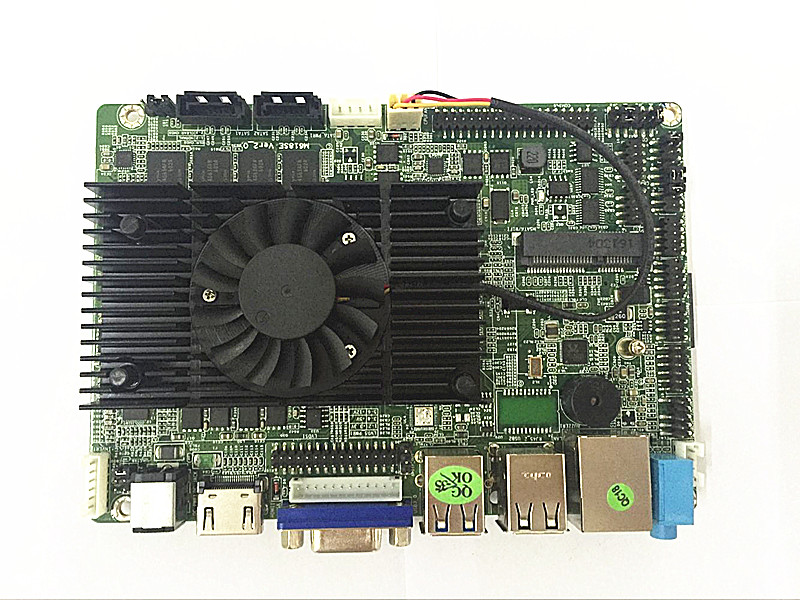

主板圖片
概述
M618SE是一款低功耗、高速度、板貼內存、基于Intel賽揚1037U/酷睿 I3 3217U/I5 3317U平臺的3.5寸工控主板。主要應用于金融、零售、一體機、廣告機、工控機等領域。
主要特性
★ 低功耗處理器 Intel賽揚1037U 雙核雙線程1.8G/
Intel酷睿3217U雙核四線程1.8G
Intel酷睿3317U雙核四線程1.7G可睿頻2.6G (CPU可選)。
★ 速度快 板貼2G/4G內存可選。
★ 內建雙八24位LVDS，支持1920*1080分辨率，支持雙屏顯示。
★ 板載2*Mini-PCIE,，支持WIFI，3G&MSATA 。
★ 支持7*24H全天候運行。
★ 6COM支持RS485/422，工控機首選。
|
詳細規格 |
||
|
尺寸規格
Mini-ITX構架，145mm*100mm |
|
音頻接口 集成Realtek ALC662 HD數字音頻解碼器
支持Line-out,MIC-in接口，配備前置插針引腳。 |
|
處理器 Intel賽揚1037U/酷睿 I3 3217U/I5 3317U。低功耗，運行速度快。處理器集成顯示核心及內存控制器，單芯片設計。 |
I/O擴展
6*USB，高速USB2.0控制器，480Mbps速率。6*RS232 COM,1*RS485可選。 |
|
|
芯片組 HM76高速芯片組 |
系統監測/看門狗
支持CPU溫度檢測、風扇轉速，系統溫度。 |
|
|
內存 板載2G DDR3 1600內存（4G內存可選）。 |
擴展總線 2*MINI- PCIE擴展槽 ，支持藍牙、WIFI、3G、MSATA |
|
|
顯示接口 集成HD Graphic顯示核心，支持動態內存分配（DVMT），支持HDMI、VGA.內建雙通道24bit LVDS排針,支持雙屏顯示，顯存最大512 MB。 |
運行環境 電源：DC12V電源 工作溫度：-10~60度 相對濕度：5%~95%，無冷凝。 |
|
|
硬盤存儲 2*SATA2.0，1xMSATA.最大傳輸速度3.0 Gbps |
BIOS AMI BIOS，支持寫保護。上電開機，定時開機，遠程開關機設備智能識別 |
|
|
網絡接口 2*Realtec8111E千兆RJ45接口（單網、雙網可選） 支持網絡喚醒。 |
操作系統 |
|
|
訂購信息(標配均板貼2G內存) M618SE： 1037U雙核1.8G/1*HDMI/1*24bit LVDS/1*VGA/2*SATA /6*COM/2*LAN/1*MSATA |
||
|
選配產品：機箱、電源、MSATA卡、WIFI、3G模塊、內存、整機 |
||
硬件特性
|
圖型顯示 |
描述 |
|||||||||
|
顯示芯片及核心 |
HD Graphics (Sandy Bridge) |
|||||||||
|
接口類型 |
VGA |
DB15接口 |
||||||||
|
LVDS |
1*30Pin插座 （24bit）雙通道 |
|||||||||
|
HDMI |
有 |
|||||||||
|
顯示模式 |
雙顯 |
支持雙顯模式（復制模式、擴展模式）（DOS單顯） |
||||||||
|
接口定義 |
1*12PIN VGA排針定義：
1*30 PIN LVDS CONNECTOR PIN 定義：
逆變電源接口定義INVERT：
工作電壓選擇插針LVDS_JP：
|
|||||||||
|
Audio |
描述 |
|
音頻編解碼器 |
Realtek ALC662 |
|
板載音頻插針 |
Pin:
|
|
插針類型 |
2.54mm 2*5pin header |
|
LAN |
描述 |
|
網卡芯片 |
Realtek RTL8111E |
|
功能 |
10/100/1000Mbps自適應，支持PXE引導，支持遠程喚醒. |
|
接口類型 |
RJ45 |
|
網卡燈定義 |
自定義 |
|
注意事項 |
|
|
USB2.0 |
描述 |
|
接口類型 |
USB2.0/1.1 接口 |
|
后置接口 |
2 |
|
前置插針 |
1. VCC 2. VCC 3. DATA0- 4. DATA1- 5. DATA0+ 6. DATA1+ 7. GND 8. GND 9. NC(CUT) 10. GND |
|
接口及插針類型 |
2*5Pin header/2.0mm |
|
注意事項 |
|
|
硬盤接口 |
描述 |
||||||||||
|
接口類型 |
1*SATA2.0 Port；1*SATA3.0 Port； |
||||||||||
|
硬盤供電接口定義 （SATA PWR） |
|
||||||||||
|
注意事項 |
|
|
COM |
描述 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
COM功能 |
6個串口.COM1/2的第9腳可以通過JP1/JP3改變跳線器設置，選擇第九腳輸出 +5V或者 +12V電壓;
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
COM位置 |
6個板載插針 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
COM1/2插針定義 |
全信號RS232 2*5PIN（標準RS232）:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
COM2 RS232/ 422/485 跳線設置
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
COM3-6插針定義 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
供電類型及模式 |
有 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
插針及接口類型 |
2*5pin |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
注意事項 |
|
|
其它板載插針 |
描述 |
||||||||||||||||||||||||||||||
|
Front panel |
定義 |
HDD Active LED: 1,3 Power Button: 6,8 Power LED: 2,4 Reset Button: 5,7
|
|||||||||||||||||||||||||||||
|
插針類型 |
2.54mm /2*5Pin插針 |
||||||||||||||||||||||||||||||
|
Clear CMOS |
定義 |
Clear-CMOS跳線及定義:
|
|||||||||||||||||||||||||||||
|
注意事項 |
|
||||||||||||||||||||||||||||||
|
CPUFAN |
數量 |
1 |
|||||||||||||||||||||||||||||
|
內置功放插針 （JAMP1） |
|
||||||||||||||||||||||||||||||
|
GPIO接口定義
|
|
||||||||||||||||||||||||||||||
