DB614

發布日期：2019-2-27 14:02:00

產品說明：

DB612為雙通道(單模塊)，DB614為四通道(雙模塊)， 用戶可以依照需要選擇所需機種。為專業的弧形屏幕邊緣融合、圖像變形調整及影像堆棧而設計。

DB612每個模塊各有2 x HDMI，1個DP，1個VGA輸入端口和 2個HDMI輸出端口。輸入支持最高到 4096 * 2160 @60Hz的 4:4:4全色彩取樣。輸出支持高達2048 * 1080 @ 60Hz。 它集成了10位高端處理器、運動自適應去交錯、低角度平滑算法和3:2/2:2下拉的電影模式處理，并且支持非VESA標準輸入時序 ，可連接各種輸入訊號源。

DB612具備高階影像變形處理技術。 用戶可以使用紅外線搖控器或WebGui網絡接口，來實現邊緣融合和復雜的幾何調整，最高可達 9x5網格 ； 若透過Gwarp3 計算機工具，經由USB或以太網絡, 最高可達17x17網格 。處理器有內建多種網格圖案、網格線顏色和樣式。在幾何調整里增加了直角圖像處理以及線性網格大小調整的新功能 。 DB612在邊緣融合區域顏色微調中可以做分開RGB伽瑪校正，每個輸出可以做單獨顏色校正， 顏色均勻性和 9個區域非邊緣融合區域黑色水平提升。 用戶可以看到實時幾何和顏色調整，以獲得最佳結果 。

HDMI環路支持集聯串接（Daisy Chain connection），最高可達4096x2160 @ 60Hz信號，DB612 可以作多臺集聯的大顯示屏 。 在DB612中的視頻墻功能，是為每臺投影機裁剪和分配圖像位置， 并為邊緣融合設置重迭像素。無需PC 軟件，視頻分配器，即可通過紅外線遙控器和以太網，實現完整的曲面邊緣融合 。

DB612可支持可編程EDID和非VESA標準輸入信號。 用戶可以在1024x768和3840x2400之間創建任何EDID時序，以優化視頻性能。

運用 DB612，用戶可以用較低成本的投影機替換高端投影機，無需鏡頭移位、彎曲和邊緣融合功能。DB612提供簡單的配置，低入口門坎，高成本效益，可靠度高和靈活的解決方案。

DB612采用雙電源系統。 用戶可以使用AC 100V-240V電源或外部DC 12V 3A電源，使用交流電源時，用戶將有一個DC 12V 1A輸出用于信號擴展器供電用。 標準配送僅包含交流電源線。

功能和特點
A.輸入 / 輸出：
DB612有一個處理模塊，DB614有兩個處理模塊，每個模塊有以下的I / O組成：
1.輸入端口：2x HDMI，1xVGA，1x DisplayPort 。
- HDMI ＆DisplayPort支持 4096 * 2160 @ 60Hz，3840 * 2400 @ 60Hz，4：4：4采樣，無壓縮。 VGA支持高達WUXGA或205MHz仿真輸入信號。
- 連接各種視頻源，支持非VESA標準的輸入分辨率。
2.輸出端口：2x HDMI。 可選的輸出分辨率 ：720×480，XGA，WXGA，1280×1024，1366×768，1400×1050，1600×1200，1920×1080（24/30/50 / 60Hz），2048x1080 / 60， 1920 * 1200/60。
3.串接端口：1x HDMI（支持 4096 * 2160 @ 60Hz 和3840x2400 @ 60Hz ）
4.信號圖幀鎖定用于多個輸出通道之間的同步。

B.圖像變形處理，幾何調整和邊緣融合
1.在幾何調整時，可選擇網格圖案大小 (H＆V 8-100像素)，顏色和樣式。 網格大小的初始值（default）為32 * 32像素。
2.具有快速邊角對齊，垂直和水平梯形校正，枕形（Barrel）和桶形 (Pincushion) 調整 ，圖像扭曲和圖像90/180/270度旋轉和翻轉的全部功能。
3.一臺DB614可以連接達四臺投影機, 經由DB614的串接功能可以達到更多臺投影機的擴展, 而且數量沒有限制。
4.透過紅外線遙控器， 做手動幾何對齊, 可以有高達 9 x 5 網格圖案 。
5.運用Gwarp3 PC工具做變形和幾何對齊，通過USB或以太網實現，在全高清輸出時，可以有高達17x17網格圖案及水平 (H) +/- 1200像素，垂直 (V) +/- 1200像素調整范圍。 在完成幾何對齊后，參數可以直接儲存在融合器中，不再需要 PC 工具 。
6.在做直角墻面的幾何調整時，變形調整范圍高達900像素，轉折點位置調整可達1200像素。
7.可用于平面，曲面和圓柱形銀幕邊緣融合。 4個方向邊緣均可融合，融合范圍可達H = 1920 / V = 1200重迭像素。
8.獨立的RGB伽瑪曲線分開調整，對于邊緣融合區顏色，提供更大的調整彈性。
9.在暗階補償功能中, 最多可以調整9個區域(含垂直及水平)。
10.可作每臺投影機個別的白平衡顏色校正 。
11.可以對個別的投影機, 做顏色均勻度的調整。

C.高端10位圖處理器
1.采用10位的高端處理器，具有3D運動自適應去交錯，低角度平滑算法和3:2 / 2:2電影模式檢測和恢復功能。
2.完整的色彩調節功能，包括亮度、對比度、色調、飽和度、預設色溫、獨立RGB色彩調節和白平衡校正。

D.邊緣遮蔽
透過DB612的圖像[位移]功能，可依照幾何調整后的邊緣形狀, 最多可以有500像素的邊緣遮蔽。也有八個控制點的邊緣[遮蔽]功能，每個控制點提供高達900像素的不規則邊緣遮蔽。

E.視頻墻功能
1.每臺投影機所需圖像的裁剪和位置分配 。
2.重迭像素調整可高達+/-1800像素，用于圖像位置偏移、邊框補償、創建邊緣融合所需像素和影像寬高比的調整 。
3.可連接各種4k / 2k輸入信號，并將圖像分割給顯示設備，無需額外的PC，圖像分割器或其他設備。
4.DB612也可以用于控制異型視屏墻的控制器，可從單個信號輸入源獲得高達15x15的矩陣分割顯示。

F.圖像旋轉和翻轉
圖像可在4k / 30Hz輸入下做90/270 度旋轉或翻轉。 圖像0/180度旋轉和翻轉可支持高達4k / 60Hz的輸入信號。

G.系統控制 和其他功能
1.1 U的外殼寬度，便于安裝機架。 專業的設計和可靠。
2.操作溫度：0-45 〫C.相對濕度：10％-90％(非冷凝)。
3.可用低成本投影機替換高端投影機，并實現相同的功能。
4.全功能 OSD可由紅外遙控器來操控 。
5.通過USB，WebGui或以太網，實現全功能系統設置（包括通過手機或iPad透過WiFi聯網）
6.通過USB或以太網更新軟件。
7.Gwarp3 PC工具可以 通過USB或以太網，同時控制多個處理器 。
8.內部網格圖案， 可以選擇網格像素大小、顏色和樣式 ，便于幾何對齊。
9.具RS232和以太網控制系統，與大多數控制系統兼容。
10.當沒有檢測到輸入信號時，用戶可以選擇藍色或黑色背景色。
11.可編程EDID，設定分辨率范圍為H = 1024~3800，V = 720~2400。
12.機器標識符和可編程IP地址 ，便于同時進行多單元控制。
13.用戶最多可以保存5個設置，可以通過遙控器，RS232，USB或網絡進行調用 。
14.通過輸入信號控制，可自動打開/關閉電源。 當沒有檢測到輸入信號，但它會自動關閉輸出。當偵測到有信號進來，則可以自動打開系統，并輸出信號。
15.DB612具備交流和直流雙供電系統。 當使用AC電源時，DC電源可以提供12V1A作為信號擴展器用。

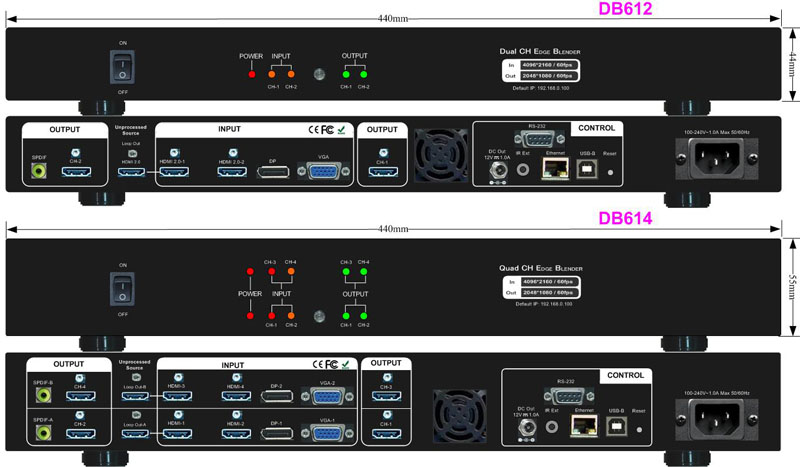

16.尺寸和重量 ：DB612: 440x190x44毫米, 2.2公斤， DB614: 440x190×55 毫米，2.8 公斤（僅機身）

詳細參數：
