3D設備(又稱3D系統)是電影院使用較多的單臺放映機實現3D立體放映的一種設備。 它從出光路數來分又可分為三小類,即單光路3D設備,雙光路3D設備,三光路3D設備，它們都是配用低廉偏光3D眼鏡來觀看3D電影的，由于眼鏡成本低廉，款式多樣，易維護等居多優點，大型電影院廣泛采用。

現在本文要從原理上來區分單光路和雙光路的不同點。

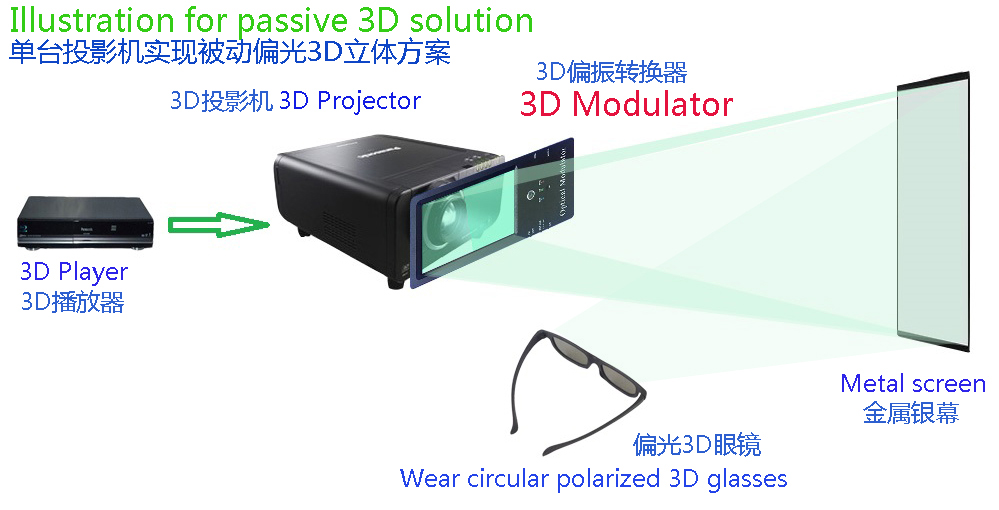

圖1單機偏光立體3D方案基本組成(單光路)

1.      單光路3D方案是目前電影院使用最多（90%影廳使用）的一種低成本的立體方案，只需要在鏡頭前面加裝一個電子偏光轉換鏡（英文：3d polarization Modulator），國內普遍稱為單光路3D設備，就可以使用低廉的偏光3D眼鏡觀看電影了。它只一路光進3D設備,一路光出3D設備,由于進來的是自然光,所以轉換成偏光后理論上只有50%的光可被利用,但實際只有40%左右光能有效利用,所以這種單光路3D設備的3D光效普遍在約16-17%(單只眼睛所利用的光比值叫光效,所以要除以二).

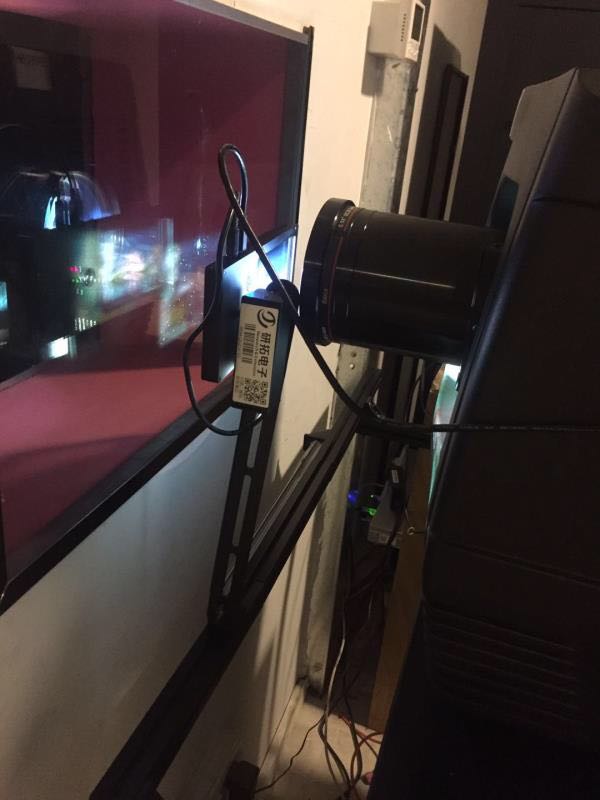

圖2. 科視放映機安裝全自動單光路偏光3D設備現場

2.      雙光路3D設備，在單光路基礎上增加了偏振分光鏡，偏光轉換鏡，反光鏡，放大率調節鏡等多種光學元件，這樣就可以把單光路沒有利用到的一部分光回收利用了。使用時，它需要調節上下兩路光的重合度，由于兩路光到銀幕的光程不是相等的，兩路光的大小，和形狀是有略有不同，所以兩路光在銀幕上是不可能完全重合的，為了使重合度能達到一個可接受的范圍，我們建議投影機到幕布最小距離可達8米，投射比建議1.2以上。由于設備內部光路較多，成本相對于單光路3D設備也是翻倍的增加。這種單光路3D設備的3D光效普遍在約26-31%，差不多是單光路的兩倍，但成本就要翻好幾倍了，目前，只有少部分豪華影廳使用。

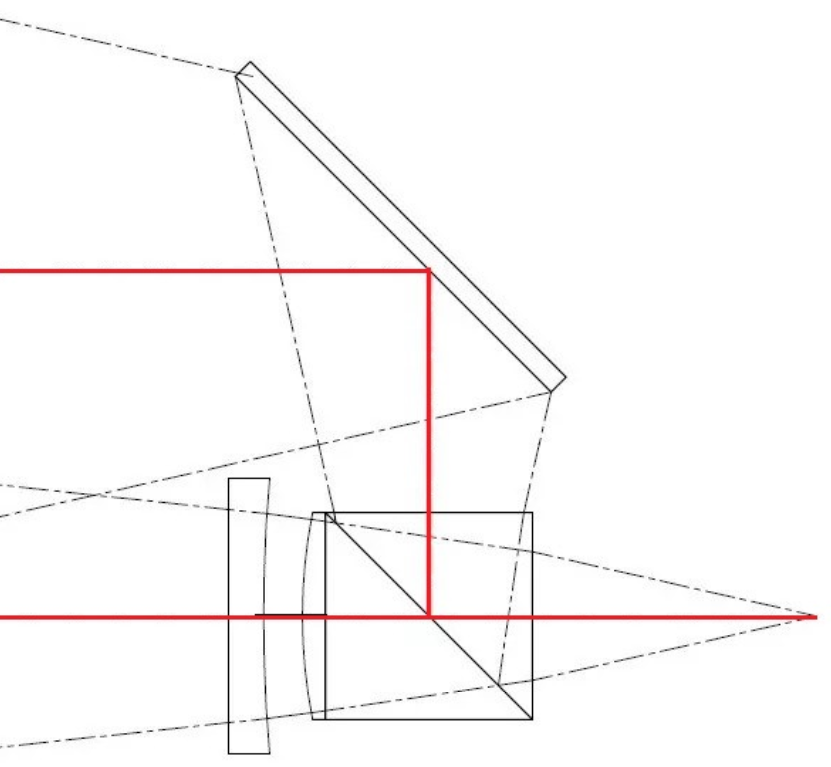

圖3.雙光路3D設備的內部光路圖解

現在三光路3D設備本文由于篇幅問題不介紹了,不過可以聯系廠家了解詳情。
