DS405 是四通道高端 10 位電視墻處理器，具備三維去隔行、低角度平滑算法和 3:2 / 2:2 電影模式4k/2 k 視頻處理功能。它能作圖像分割、裁剪、影像位置分配和逐點邊框補償調整。影像同步功能可以確保同步顯示完整的視頻墻。
DS405 的結構包括兩個獨立的處理模組，除了可以顯示單⼀內容在整個電視墻以外，還可以顯示兩個不同的視頻源內容在四個電視視頻墻內。每個處理模組有 4 個輸入口，可彈性連接多個信號源，也有 4K/2K 串接輸出，方便更大系統的連接。最大輸入的分辨率達 1080 p @120 Hz，3840 × 2160 @30Hz 或 3840 x 1080@60 Hz，采 4:4:4 全頻取樣無壓縮輸入，包括 DisplayPort、 DVI 和 HDMI 輸入口。
每個模組可以執行 180〫影像翻轉，以允許視頻墻上顯示器做倒置安裝，以平衡上下邊框不同的尺寸大小。用戶可以設置不同的顯示模式，并儲存起來，可經由面板、RS232 或遙控器在幾秒鐘內，載入視頻墻顯示設定檔。它是⼀個純粹的硬體系統。不須使用 PC 或軟體，方便使用、 更可靠。
DS405 由兩個處理模組組成。每個模組都有其獨立的輸出、圖像翻轉和控制系統，允許顯示多個內容在電視墻上。

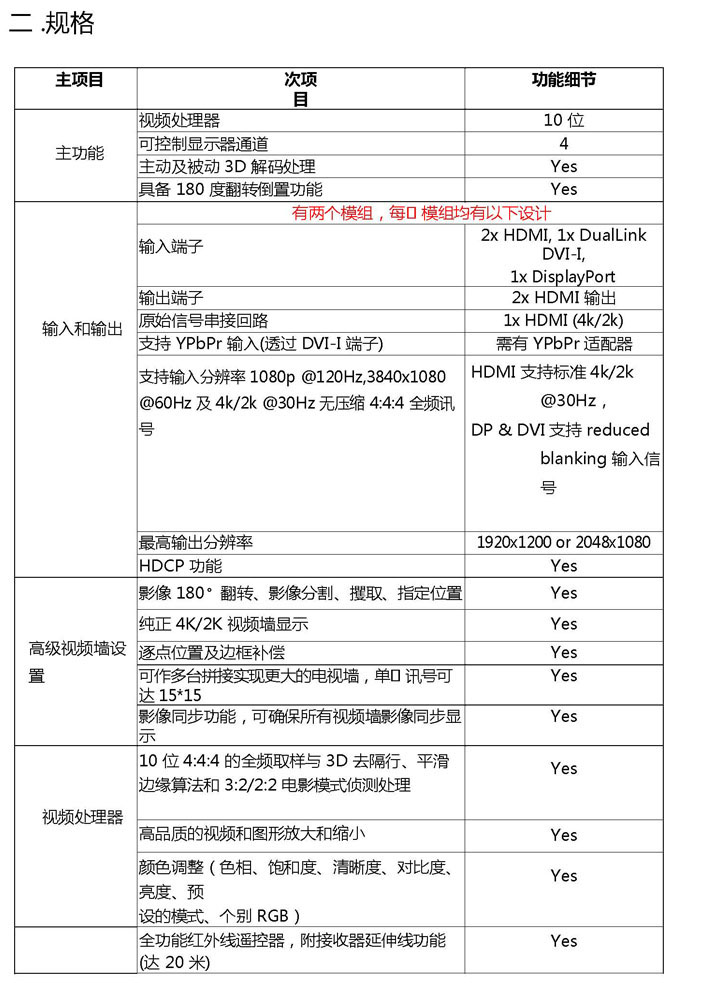

• 輸入︰ 2 x HDMI，1 x DisplayPort，1 x DualLink DVI-I （支持 HDMI、 DVI，VGA）
• 輸出︰ ⼀個 4k/2 k 原始信號串接回路輸出口，支持 HDCP 的 2 x HDMI 輸出口
每臺 DS405 有兩個處理模組，可以通過 [選項]- [設置]-[識別碼] 設置每個處理模組為不同的識別碼，以方便分開控制。例如: 設置上層模組為"1"和底層模組為"2"。利用遙控器可以分別控制個別模組:
• 按下 [851] 數字鍵，則遙控器只能控制識別碼為”1”的模組。
• 按下 [852] 數字鍵，則遙控器只能控制識別碼為”2”的模組。
• 按下 [850] 數字鍵，則遙控器能控制所有的模組。
• 在面板上看到有 LED 閃亮燈號的模組為被鎖定而不會被遙控器控制的模組。若要能被控制，請按 [850] 去解除鎖定。
