產品名稱 |
BIT-MSE-U1-416超清拼接處理器 |
|
輸入接口最高視頻像素頻率 |
600MHz |
|
輸出接口最高視頻像素頻率 |
165MHz |
|
4x4最大支持分辨率 |
7680x4320@60Hz |
|
7x2最大支持分辨率 |
13440x2160@60Hz |
|
2x7最大支持分辨率 |
3840x7560@60Hz |
|
3x5最大支持分辨率 |
9600x3240@30Hz |
|
5x3最大支持分辨率 |
5760x5400@30Hz |
|
2x5最大支持分辨率 |
9600x2160@60Hz |
|
5x2最大支持分辨率 |
3840x5400@60Hz |
|
16x1最大支持分辨率 |
30720x1080@60Hz |
|
1x16最大支持分辨率 |
1920x17280@60Hz |
|
1x5最大支持分辨率 |
9600x1080@60Hz |
|
1x7最大支持分辨率 |
13440x1080@60Hz |
|
產品出廠默認分辨率 |
3840x2160@60Hz |
|
支持定制任意分辨率 |
√ |
|
輸入接口類型 |
4個DP接口 4個HDMI接口 1個RJ45網口 1個RJ45調試口 |
|
輸出接口類型 |
4~16個 HDMI 輸出 |
|
尺寸 |
482.6mm*396.8mm*44mm |
|
重量 |
5kg |
|
電源 |
100~240V |
|
質保 |
一年 |
一.1、 產品特點
1. BIT-MSE-U1-416是一款工業級高性能產品，其超高清的分辨率最高支持8Kx2K@60Hz。
2. 最大支持4進16出，可任意組合16屏以內的所有拼接模式：橫屏/豎屏/奇數屏拼接，且支持大規模并聯使用。
3. 采用寬電壓（100~240V）集中供電，低功耗節能環保設計，內部采用傳導散熱，不需要任何外部散熱措施，可靠性極高。
4. 支持有線網絡控制和無線網絡控制。
5. 采用28nm工藝高端可編程FPGA芯片，全硬件實時處理架構，超快處理速度不延遲。
6. 工業級設計，加厚6層PCB板材，16KV超強防靜電能力，超強的產品穩定性。
7. 可根據用戶需求進行定制任意拼接需求。
一.2、 應用場景
超高分辨率桌面應用，超大屏幕墻，指揮調度系統，多屏幕視頻監控，工程顯示應用，多通道投影，虛擬現實，環幕影院，大型廣告墻，LCD/LED多屏等。
三、 操作說明

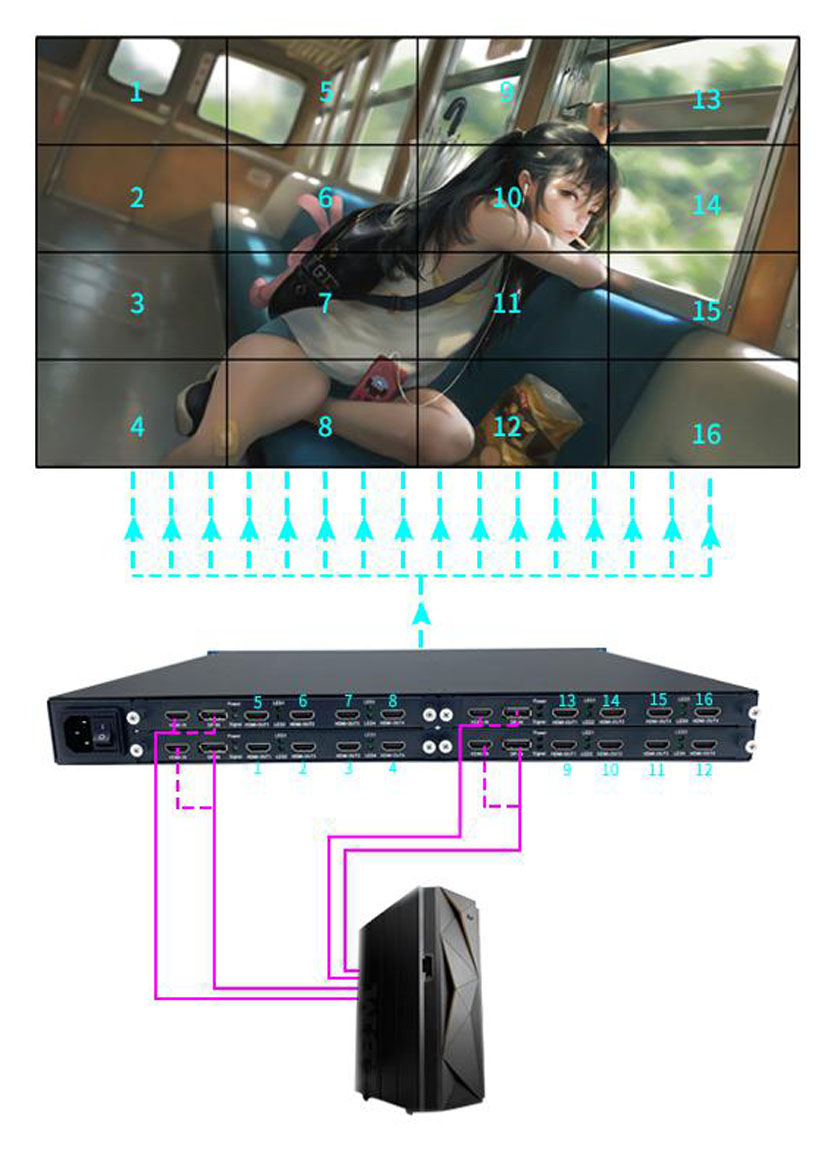

三.1、 設備連接
1) 電腦顯卡輸出接 BIT-MSE-U1-416輸入。
2) BIT-MSE-U1-416輸出接顯示設備， BIT-MSE-U1-416輸出口序號接對應顯示屏。
3) BIT-MSE-U1-416接220V電源供電。
4) 正確連接完成后，電源燈，信號燈和輸出燈會顯示常亮狀態。
四、 常見問題
四.1、 BIT-MSE-U1-416設備問題
一.輸入信號燈閃爍
1.線過長，不支持4k60 的分辨率傳輸，經過了轉接頭
四.1.1 BIT-MSE-U1-416紅燈問題
1. 檢查電源線，必須使用配送的220V電源線供電。
2. 檢測多屏寶供電是否穩定（電壓是否穩定等）。
3. 更換其他 220V 電源適配器，測試是否是電源適配器的問題。
4. 設備燈損壞，或者設備其他故障。
5. 設備輸入數據線必須使用配送的線
四.1.2 多屏寶綠燈問題
1. 輸入信號燈損壞，或者其他故障（EDID 芯片損壞等）。
2. 輸入信號燈損壞，或者其他故障（電腦顯卡問題，設備分辨率問題，次級設備問題，以及信號線問題等）。
3. 有輸入（輸入指示燈常亮）無輸出（輸出指示燈閃爍/滅）時，檢查電腦顯卡是否有輸出，可將顯卡輸出接到能正常使用的顯示器，看是否有輸出。如果有幾個輸出口正常，可將正常輸出口與不正常輸出口進行交換，交換后，不正常口能正常輸出，則可能是輸出線的問題，更換輸出線。
四.2、 電腦顯卡問題
1. 檢測顯卡是否需要額外供電，有多個輸出口的多輸出顯卡一般都需要額外 的電源供電，是否有輸出口開關控制，參考對應型號顯卡使用說明書。
2. 確認顯卡的輸出口是300M以上帶寬輸出。
3. 不建議使用其他信號轉HDMI，請直接使用顯卡上面的HDMI口與多屏寶連接。
4. 如果電腦顯卡連接了多屏寶設備，查看顯卡控制面板，是否看到多屏寶設備名稱。
5. 最好安裝最新版的顯卡驅動，從官方網站上下載顯卡的最新驅動，在安裝最新驅動之前，卸載以前老的驅動。
6. NVIDIA顯卡驅動下載網站：http://www.nvidia.cn
7. ATI顯卡驅動下載網站：www.and.com
四.3、 顯示設備問題
1. 顯示設備是否支持所輸出的分辨率，可以電腦顯卡直接連接設備測試此分辨率
2. 顯示設備供電是否穩定，打開信號接收功能（開機，搜索信號功能等）
3. 根據從多屏寶到顯示設備的傳輸距離遠近，選擇合適的接收端。
4. 如果使用短線連接多屏寶與顯示設備，還是沒有輸出，可能是顯示設備所需分辨率比較特殊，參考“自定義分辨率 ”操作。
5. 如果連接距離超過1.5米，建議使用網傳轉接。
四.4、 問題解決
|
前提條件 |
問題現象 |
解決方法 |
|
輸出分辨率正確 |
圖像藍色 |
設置電腦屬性，桌面屬性中設置為“平鋪” |
|
集成顯卡 |
無圖像輸出 |
換獨立顯卡，或者聯系技術人員 |
