什么是“上海味”？
上海味是本幫菜特有的濃油赤醬、醇厚鮮美
是識貨明理、精益求精的處事態度
是十里洋場、經典復古的海派腔調
更是兼容并蓄、包容奮進的城市氣質
“腔調”是上海人的自信和品味，也是城市的文化符號，幻維數碼有幸承制了東方明珠零米大廳《聚·上海》多媒體穹頂投影秀，將“魔都”這份神奇的魅力，通過多媒體穹頂投影秀，濃縮上海味道，用最直接而又震撼的方式向全世界傳播這么有腔調的“魔都大秀”。
幻維數碼為東方明珠零米大廳量身打造的多媒體穹頂投影秀，已在8月盛大公演，五個IP角色共同經歷時空穿越、城市探險，演繹了一段神奇浪漫的奇幻之旅。向市民和全球賓客展現了上海的城市之美。幻維團隊精準把控每個環節，細摳畫面、聲效的每一處細節。致力于為游客展現震撼的場景，體驗身臨其境&聲臨其境。現在為大家進行技術揭秘和探索這場中國最強穹頂投影秀的奧秘。
南瓜狀巨幕
“震撼從何而來？”
本次穹頂投影秀共啟用了30臺高清投影機，總投影面積近2500㎡，差不多是4個網球場的大小，畫面總解析度超過30K，相當于5個IMAX，整體規模堪稱巨幕。
（穹頂投影面積）
（任性的團隊也確實把網球場也做進來了）

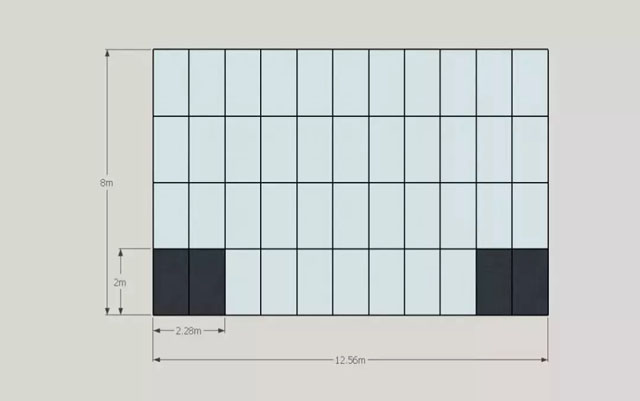

（柱面投影面積）
這30臺2萬流明的投影機是怎樣安放的呢？
為了減輕穹頂“瓜棱”產生的弧形凹陷可能導致的畫面扭曲變形，24個弧面都“擁有”了屬于自己的投影機。
（零米大廳的“南瓜”穹頂）

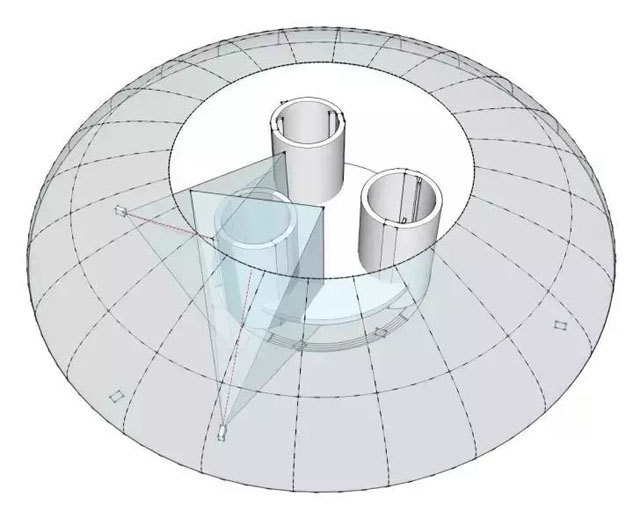

（每個弧面對應一臺投影機）

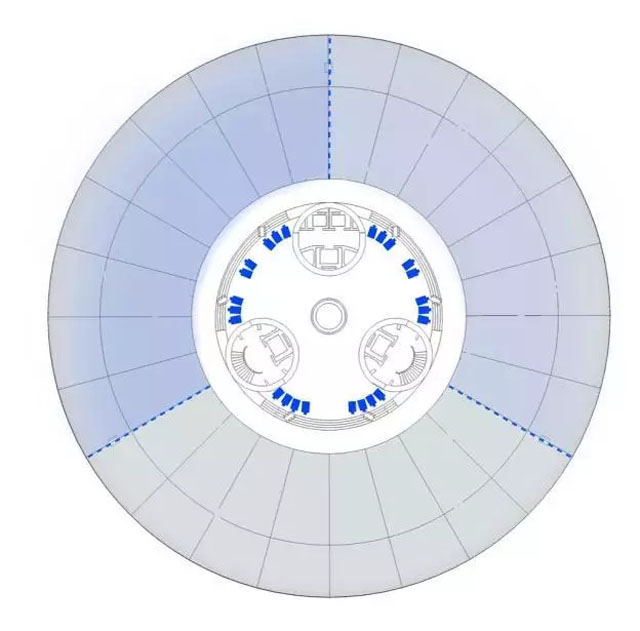

（穹頂攝影機分布）
而每根8米多高的立柱
需要2臺投影機融合覆蓋
（每個柱面兩臺投影機）
（兩臺投影機間距離17米）
最終用Watch Out 6.0進行影像融合。
針對穹頂及柱面材質不同導致的呈現效果差異，幻維團隊在柱面投影區域進行了貼膜處理，盡可能讓投影質感更接近，使穹頂和柱面的整體表現效果趨于統一。
（柱面4張貼膜效果對比）
圓形轉矩形
畫面內容制作
“怎么保證效果
又能減少“浪費”，為設備減負？”

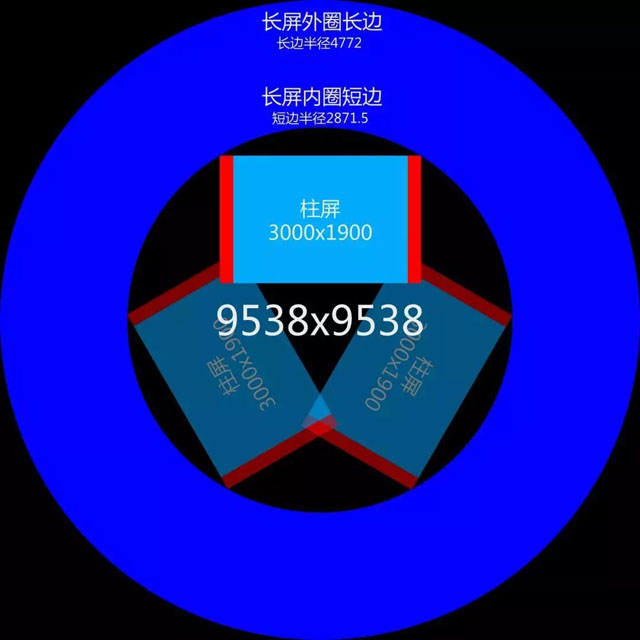

圓環形穹頂不同于圓形或是長條形結構，需要特殊的解決方案，圓形的畫幅模板更適合穹頂?shù)淖陨斫Y(jié)構，但巨大的畫幅會大量增加服務器運算負擔，長條形結構無浪費面積，但畫面有變形的可能，需要矯正，兩種方式都進行了前期嘗試。
（圓形畫幅）
（長條形畫幅）
既要保證效果，又要減少“浪費”，為設備減負達到穩定播出的效果。反復測試驗證出一條無捷徑可走的“硬核”方案：
用圓形9500*9500的畫幅模板來制作畫面
輸出前用RELens1AE（圓形轉矩形）
插件將畫幅轉化成24000*1920的長條形

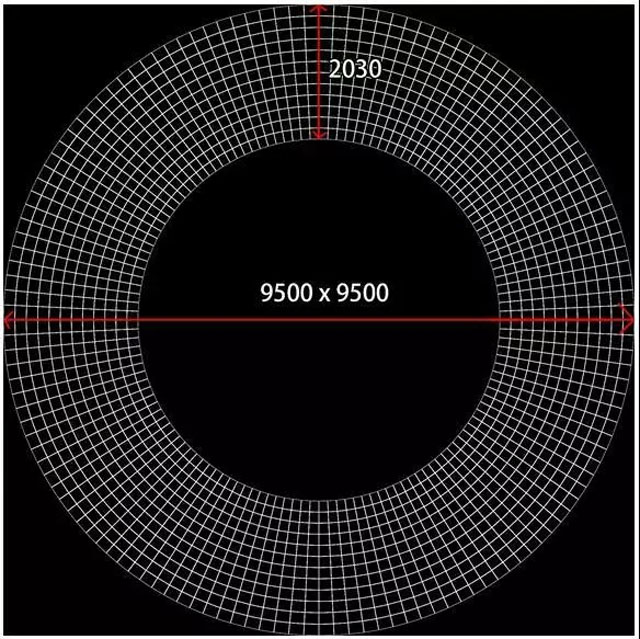

（9500*9500畫幅制作畫面）

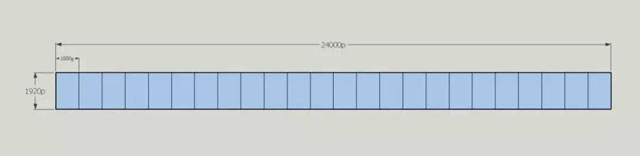

（轉化為24000*1920畫幅，并6等分）
如此“硬核”的方案，后坐力也非常驚人，一次完整的畫面序列傳輸達到近1.5T的數據量，一次修改和調整需20臺服務器整整渲染24小時，浩浩蕩蕩的序列幀往返布達佩斯與上海。
有別于傳統的建筑外墻投影（Project Mapping），《聚·上海》史無前例地在投影秀中融合角色I(xiàn)P，通過趣味性的劇情章節串聯起城市文化內涵，在目前的建筑結構投影秀界堪稱藝高人膽大。
沉浸式投影秀
場地分析，運籌帷幄
“如何在結合原有空間結構的基礎上
打造沉浸式投影秀”
在結合原有空間結構的基礎上，融合了投影、燈光、聲效等要素，構建出一場沉浸式的多維投影秀，利用投影覆蓋了整個穹頂，并增加了柱面部分，將可視范圍擴展至最大，使畫面信息更全面沉浸感更強。

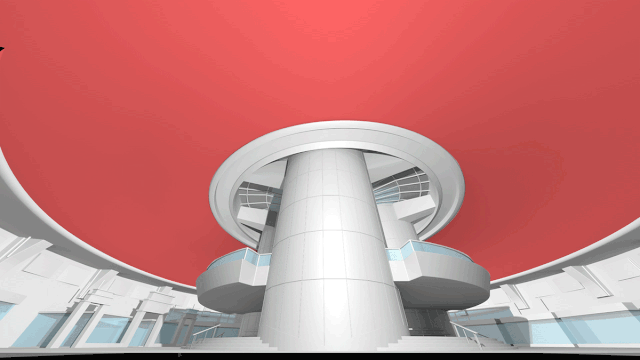

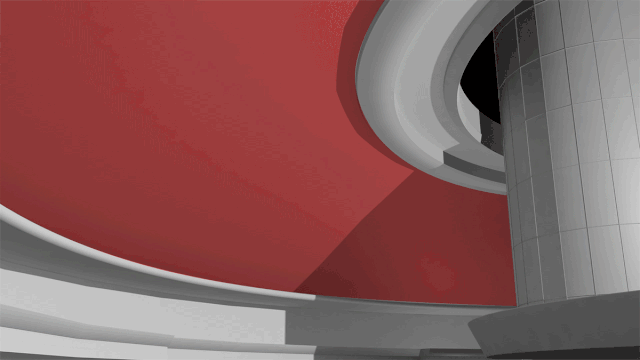

（紅色部分為投影面）
以零米大廳的三根圓柱體為界
現場被劃分為三塊主觀影區
引導觀眾前往最佳觀看視角

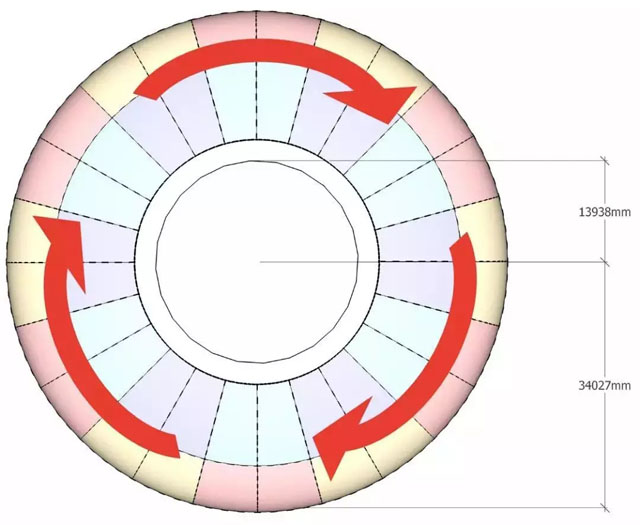

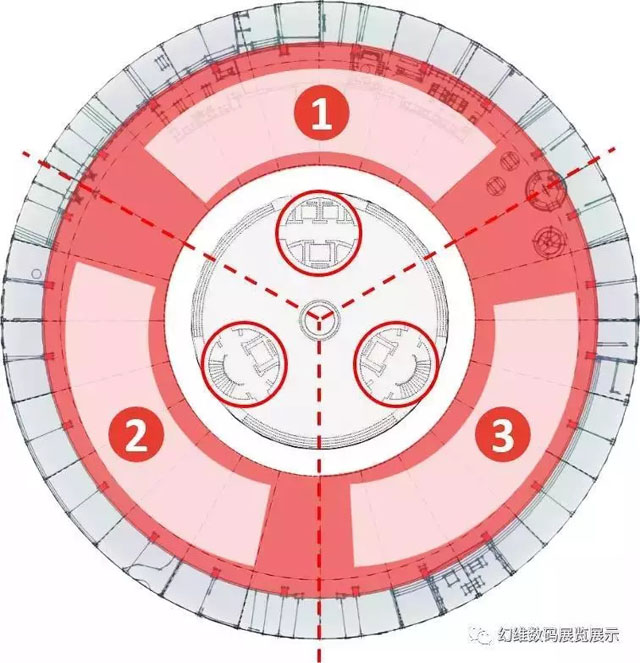

（3個觀影區域）
總計60多萬流明的投影器材、80只揚聲器，組成了360°全空間環繞聲系統，為了獲取高畫質的動態影像，更有一組強大的計算機陣列，為之進行了超長時間的渲染運算，將這場高科技秀演的每一幀呈現得精致完美。
濃縮上海味
內容選材，角度刁鉆
“如何體現豐富多元上海的城市文化？”
上海的城市文化是豐富多元的，前期籌備期間，幻維成員們“徒步丈量上海”收集了海量上海元素，目的就是無論對上海熟悉與否，都能讓中外游客都能夠領略到她獨特的美。
外灘、陸家嘴、石庫門……
這些形象是游客心目中最具象征性的城市符號，在投影中占據著較大、較顯眼的篇幅。
（將外灘建筑元素拆解后重新設計組合，動態效果）
旗袍、留聲機、大白兔奶糖，乃至浦江飯店的孔雀廳天頂……更細節的老上海元素被設計成“彩蛋”隱藏在一幕幕投影畫面中。
（將老上海元素設計成首尾相接的閉環）
硬核配音
聲音及音響效果制作
“如何為投影秀內容表達增色？”
投影秀不同于電影，總時長較短，卻要展現一段完整的劇情，因此需要用精簡的臺詞，結合影片內容準確表現人物性格和情緒，為劇情表達增色，這就要求專業性強大的配音老師加持。
（強大的配音團隊：從左至右分別為康康、黃鶯、豆豆、殷瑜、伍凱立穹）
除硬核配音外，音樂的配合不可或缺，整個秀演的劇情分為6個章節，包含4個主題+2種時空的轉換，內容豐富且多變，本次投影秀的音樂部分，由匈牙利團隊Maxin10sity原創制作，效果堪比好萊塢大片。
為了更好地配合投影秀豐富多彩的效果，在零米大廳安裝了一套360°全空間環繞聲系統，由近80只美國ENNE揚聲器組成，打造出沉浸式多媒體空間音響系統完美配合視頻畫面，使聲音在360°穹頂空間無縫自由移動，創造出更豐富的聲像定位效果，優化觀眾的視聽感受。
（360°全空間環繞聲）
打造這樣一套音響系統的難度非常高，采用多點位聲壓覆蓋的設計原理，揚聲器均勻分布讓聲音覆蓋整個空間
，也使觀眾在每一個觀看角度都可以體驗到最好的聲音還原。
為了解決弧形空間的巨大，帶來的反射、混響等各種聲學缺陷，經過精心測量、設計與調試，在現場進行了十多天的同期制作與混音，最終使聲音效果得到完美呈現
實現了清晰的語言，并帶來變化豐富的環繞聲效果。
